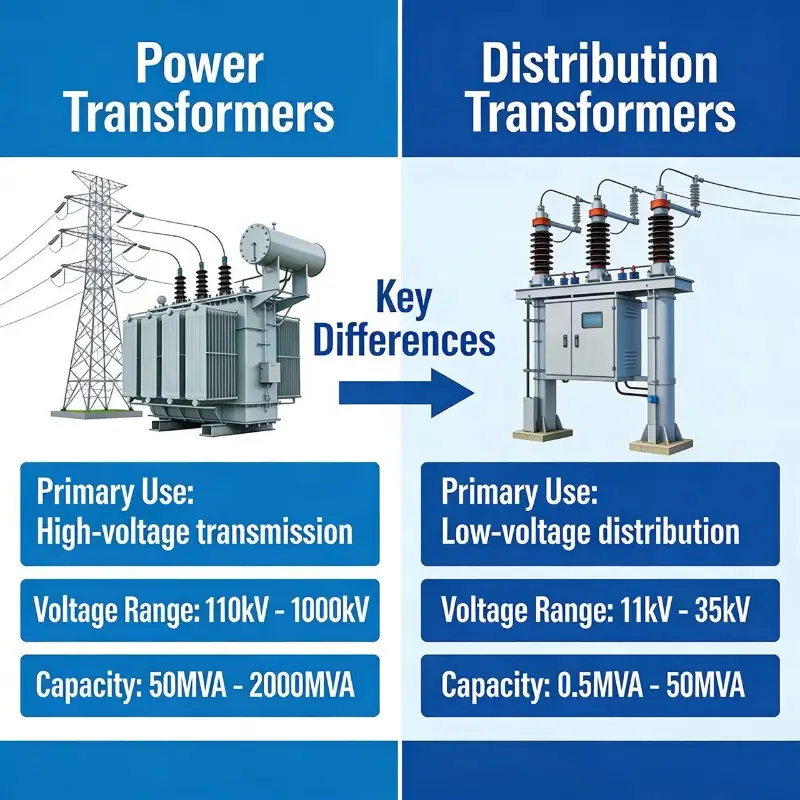

பவர் டிரான்ஸ்பார்மருக்கும் விநியோக மின்மாற்றிக்கும் என்ன வித்தியாசம்?

பவர் டிரான்ஸ்பார்மர்கள் முக்கியமாக டிரான்ஸ்மிஷன் நெட்வொர்க்கில் இணைக்கப்பட்டுள்ளன, அங்கு அவை அடிப்படையில் அதிக மின்னழுத்தத்தில் பயன்படுத்தப்படுகின்றன, அதே நேரத்தில் விநியோக மின்மாற்றிகள் விநியோக முடிவில் பயன்படுத்தப்படுகின்றன, எனவே அவை எப்போதும் குறைந்த மின்னழுத்த அளவை எதிர்கொள்கின்றன.

இப்போது வேறுபாடுகளுக்கு வருகிறது

1. அவை டிரான்ஸ்மிஷன் நெட்வொர்க்கில் பயன்படுத்தப்படுவதால், அவை பொதுவாக > 33 KV இல் இயக்கப்படுகின்றன, அதே நேரத்தில் விநியோக மின்மாற்றிகள் பொதுவாக <33 KV இல் இணைக்கப்படுகின்றன.

2. அதிக மின்னழுத்த மதிப்பீட்டின் காரணமாக, மின்மாற்றிகளின் இன்சுலேஷன் நிலை மிக அதிகமாக இருக்கும் அதே சமயம் விநியோக மின்மாற்றிகள் குறைவாக உள்ளன.

3. பவர் டிரான்ஸ்பார்மர்களில் சுமை ஏற்ற இறக்கங்கள் குறைவாக இருக்கும் அதே சமயம் விநியோக மின்மாற்றிகளில் அவை நேரடியாக சுமையுடன் இணைக்கப்பட்டுள்ளதால் அவை அதிகமாக இருக்கும்.

4. சக்தி மின்மாற்றிகள்24 மணிநேரம் Cu இழப்பையும் இரும்பு இழப்பையும் தாங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளன, எனவே அவற்றின் குளிரூட்டும் நுட்பம் மிகவும் வலுவானது, விநியோக மின்மாற்றிகளில் cu இழப்பு சுமை சுழற்சியின் அடிப்படையில் நடைபெறுகிறது, அதே நேரத்தில் இரும்பு இழப்பு எப்போதும் இருக்கும்.

5. பவர் டிரான்ஸ்பார்மர்களை வடிவமைக்கும் போது, ​​முழு ஏற்றத்தில் அதன் கியூ இழப்பு குறைவாக இருக்கும்படி பார்த்துக்கொள்ளப்படுகிறது. விநியோக மின்மாற்றிகளில் இரும்பு இழப்புகள் குறைவாகவே இருக்கும்.

6. பவர் டிரான்ஸ்பார்மர்களில் மதிப்பீடுகள் அதிகமாக இருப்பதால், விநியோக மின்மாற்றிகளில் உருவமற்ற எஃகு பயன்படுத்தப்படும் போது, ​​CRGO ஸ்டீல் கோர் ஆக உயர்ந்த மையத்தைப் பயன்படுத்துகிறோம்.

7. CRGO ஸ்டீல் ஒரு யூனிட் எடைக்கு அதிக ஃப்ளக்ஸ் எடுத்துச் செல்ல முடியும் என்பதால், மின்மாற்றிகள் குறிப்பிட்ட எடை விநியோக மின்மாற்றிகளை விட குறைவாக இருக்கும்.

8. பவர் டிரான்ஸ்பார்மர்கள் முழு சுமையில் அதிகபட்ச செயல்திறனை அடைய வடிவமைக்கப்பட்டுள்ளன. எனவே அதிகபட்ச செயல்திறனின் நிபந்தனையின்படி-. முழு சுமை மின்மாற்றிகளின் செப்பு இழப்பு = இரும்பு இழப்பு.

விநியோக மின்மாற்றிகளில் சராசரியாக மதிப்பிடப்பட்ட வெளியீட்டில் 70 - 75 சதவிகிதம் ஏற்றப்படும் என்று எடுத்துக்கொள்கிறோம், எனவே அதிகபட்ச செயல்திறன் சூத்திரத்தின்படி அதிகபட்ச செயல்திறனை 70 - 75 சதவிகிதம் அடைய வடிவமைக்கப்பட்டுள்ளது -

முழு சுமை செம்பு இழப்பு = 2* இரும்பு இழப்பு .

ஃபார்முலா- மின்மாற்றிகளில் அதிகபட்ச செயல்திறனுக்கான (x ^ 2 * cu இழப்பு = இரும்பு இழப்பு ) x மின்மாற்றியை ஏற்றுகிறது.

1. எனவே மின்மாற்றிகள் ஏற்றுவது 100 % எனவே Cu இழப்பு = இரும்பு இழப்பு .

2. விநியோக மின்மாற்றிகளுக்கு ஏற்றுதல் 70 % எனவே 0.7 ^ 2 * Cu இழப்பு = இரும்பு இழப்பு எனவே Cu இழப்பு = 2 * இரும்பு இழப்பு .
