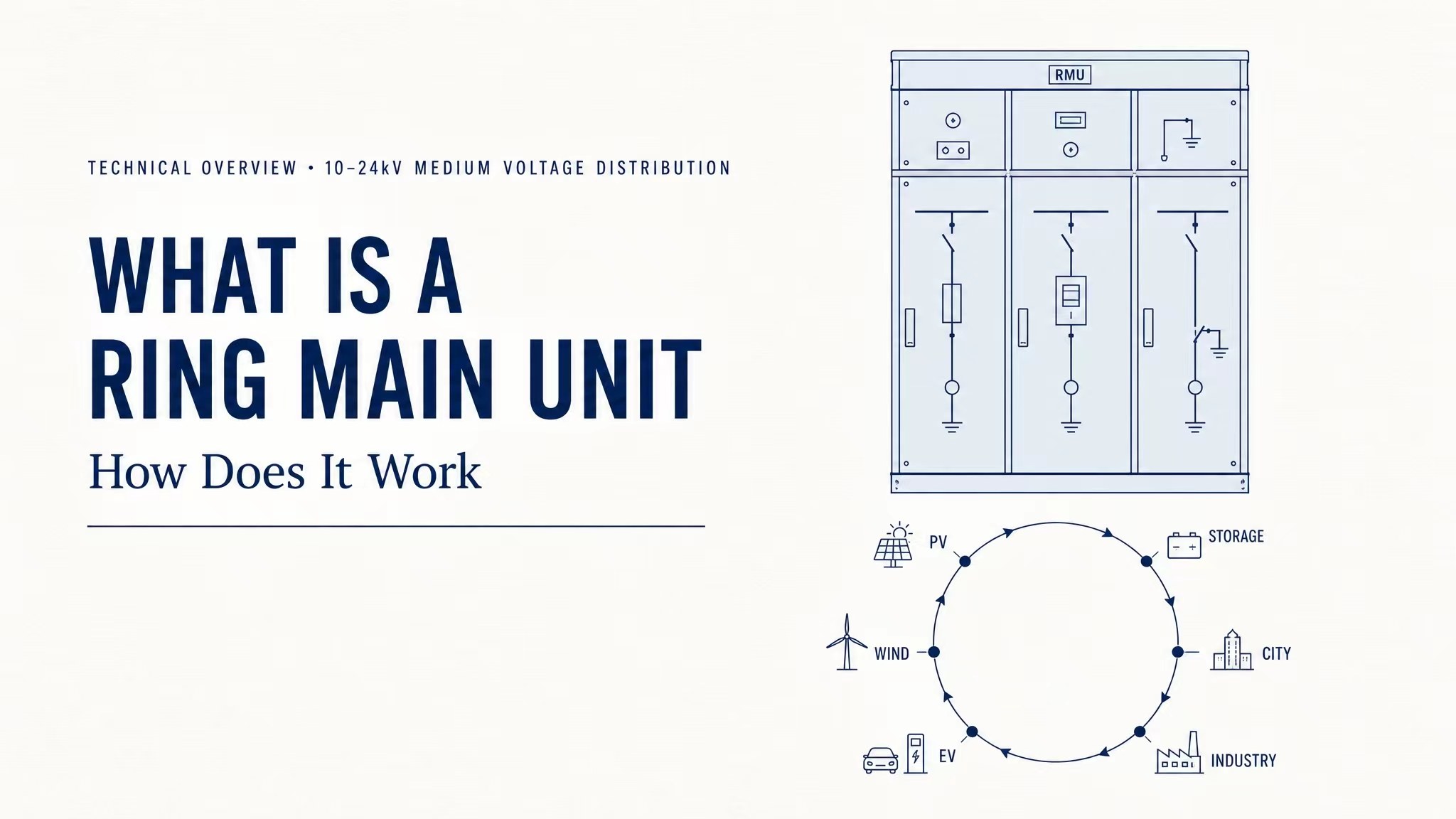

ரிங்-மெயின் யூனிட் என்றால் என்ன, அது எப்படி வேலை செய்கிறது

நகர்ப்புற கேபிள் பைப்லைன் புதுப்பித்தல், புதிய ஆற்றலுக்கான மின் விநியோகம் மற்றும் குடியிருப்பு சமூகங்கள் மற்றும் தொழில் பூங்காக்களுக்கான மின் விநியோகத் திட்டங்களில்,ரிங் முக்கிய அலகுகள்(RMUகள்) 10--24kV நடுத்தர மின்னழுத்த வளைய விநியோக நெட்வொர்க்குகளில் முக்கிய சுவிட்ச் கியராகச் செயல்படுகின்றன. அவற்றின் கச்சிதமான கேபினட் அமைப்பு, நம்பகமான சுமை சுவிட்ச் அசெம்பிளிகள் மற்றும் நெகிழ்வான ரிங் பவர் சப்ளை முறைக்கு நன்றி, RMUக்கள் வெளிப்புற மின் விநியோகம், பெட்டி துணை மின்நிலைய பொருத்தம் மற்றும் நிலத்தடி குழாய் மின் விநியோகம் ஆகியவற்றிற்கான முக்கிய உபகரணங்களாக மாறிவிட்டன. இந்த ஆவணம் உபகரணங்களின் அடிப்படை செயல்பாட்டுக் கொள்கைகள், ஐந்து முக்கிய நன்மைகள், பொருந்தக்கூடிய தளங்கள், வழக்கமான ஆய்வு மற்றும் பராமரிப்பு, அத்துடன் தொழில்துறையில் புதிய சுற்றுச்சூழல்-நட்பு வாயு-இன்சுலேட்டட் RMUகளின் தொழில்நுட்ப போக்கு, மின்சாரத் துறையில் பொதுவான தேடல் முக்கிய வார்த்தைகளை உள்ளடக்கிய விரிவான அறிமுகத்தை வழங்குகிறது.

I. அடிப்படை வேலை கொள்கை

ரிங் பவர் சப்ளை என்பது பல உயர் மின்னழுத்த கேபிள்களை இறுதி முதல் இறுதி வரை இணைப்பதன் மூலம் மூடிய ரிங் பவர் சப்ளை லூப்பை உருவாக்குவதைக் குறிக்கிறது. சுமை சுவிட்சுகள், எர்த்திங் சுவிட்சுகள் மற்றும் ஃப்யூஸ்கள் உள்ளிட்ட உள் கூறுகளுடன் பொருத்தப்பட்டிருக்கும், RMUக்கள் லூப்பில் உள்ள கேபிள் லைன்களின் இணைப்பையும் துண்டிப்பதையும் கட்டுப்படுத்துகின்றன.

ரிங் நெட்வொர்க்கின் ஒரு பகுதியில் ஷார்ட் சர்க்யூட் அல்லது கேபிள் சேதம் ஏற்படும் போது, ​​RMU ஆனது தவறான பிரிவின் இணைப்பை விரைவாக துண்டித்துவிடும். ஒலி சுற்றுகள் இன்னும் இருதரப்பு மின்சக்தியை கடத்த முடியும், முழுப் பகுதியிலும் மின் தடைகளைத் தவிர்த்து, நகர்ப்புற விநியோக நெட்வொர்க்குகளின் மின் விநியோக நிலைத்தன்மையை பெரிதும் மேம்படுத்துகிறது --- இது சாதாரண உயர் மின்னழுத்த சுவிட்ச் கேபினட்களிலிருந்து வேறுபடுத்தும் அதன் முக்கிய செயல்பாடு ஆகும்.

II. ஐந்து முக்கிய தயாரிப்பு அம்சங்கள்

1. நிறுவல் இடத்தை சேமிக்க சிறிய அமைச்சரவை வடிவமைப்பு
ஒரு மட்டு ஒருங்கிணைந்த அமைப்புடன், அதன் ஒட்டுமொத்த அளவு வழக்கமான உயர் மின்னழுத்த சுவிட்ச் கேபினட்களை விட மிகவும் சிறியது. இது நேரடியாக சாலை பசுமை பெல்ட்கள், கேபிள் கிணறுகள் மற்றும் நெருக்கடியான நிலத்தடி மின் விநியோக அறைகளில் நிறுவப்படலாம்.

2. சிறந்த பாதுகாப்பு செயல்திறன் கொண்ட பல விருப்ப காப்பு ஊடகம்
சந்தையில் SF6 எரிவாயு-இன்சுலேடட், உலர் காற்று சூழல் நட்பு வாயு-காப்பு, திட-காப்பு மற்றும் காற்று-காப்பு பொருட்கள் உட்பட பல்வேறு வகைகளை வழங்குகிறது. முழுமையாக சீல் செய்யப்பட்ட அமைச்சரவை அமைப்பு IP67 பாதுகாப்பு தரத்துடன் நீர்ப்புகா மற்றும் தூசிப்புகாது, மழை, மணல், ஈரப்பதம் மற்றும் கடலோர உப்பு மூடுபனி ஆகியவற்றிலிருந்து அரிப்பை எதிர்க்கிறது.

3. விரைவான தவறு தனிமைப்படுத்தலுடன் ரிங் மின்சாரம்
இது இரட்டை சக்தி வளைய மாறுதலை ஆதரிக்கிறது. ஒரு கிளையில் பிழை ஏற்பட்டவுடன், மற்ற பயனர்களுக்கு மின்சாரம் வழங்குவதில் இடையூறு ஏற்படாமல் உடனடியாகப் பூட்டி, தனிமைப்படுத்தி, பழைய நகர்ப்புறங்களில் மின் கட்டத்தை மேம்படுத்துவதற்கும் புதுப்பிப்பதற்கும் இது இன்றியமையாததாக ஆக்குகிறது.

4. நீண்ட கால பராமரிப்பு இல்லாத செயல்திறன் கொண்ட எளிய அமைப்பு
வாயு-இன்சுலேட்டட் RMU களின் உள் கூறுகள் சுற்றுப்புற காற்றின் ஆக்சிஜனேற்றத்திலிருந்து விடுபடுகின்றன, தினசரி ஆய்வு பணிச்சுமையை குறைக்கின்றன. மெக்கானிக்கல் லோட் சுவிட்சுகள் அதிக ஆயுள் மற்றும் அடிக்கடி மாறுதல் செயல்பாடுகளை தாங்கும்.

5. முதன்மை-இரண்டாம் நிலை ஒருங்கிணைப்பு மூலம் அறிவார்ந்த மேம்படுத்தலுக்கான ஆதரவு
புதிய அறிவார்ந்த RMUகள் சென்சார் டெர்மினல்களுடன் வெப்பநிலை, வாயு அழுத்தம் மற்றும் வரி தவறு சமிக்ஞைகளை தொலைவிலிருந்து கண்காணிக்கும். ஸ்மார்ட் கிரிட் பின்-இறுதி அமைப்புகளுடன் இணக்கமானது, அவை கவனிக்கப்படாத செயல்பாடு மற்றும் தானியங்கி தவறு அலாரங்களை செயல்படுத்துகின்றன, மின் விநியோகத்தின் புத்திசாலித்தனமான மாற்றத்தின் போக்குடன் சீரமைக்கப்படுகின்றன.

III. முக்கிய பயன்பாட்டு காட்சிகள்

● பழைய நகர்ப்புற மாவட்டங்களில் நிலத்தடி கேபிள் சீரமைப்புமற்றும் நகராட்சி சாலைகளில் வெளிப்புற மின் விநியோக வளைய நெட்வொர்க்குகள்

● குடியிருப்பு குடியிருப்புகள், வணிக வளாகங்களுக்கான உயர் அழுத்த மின் விநியோக அலகுகள்மற்றும் நிலத்தடி பார்க்கிங் கேரேஜ்கள்

● உள்வரும் மற்றும் வெளிச்செல்லும் சுவிட்ச் பெட்டிகள்பெட்டி வகை துணை மின்நிலையங்களுக்குள்

● 10kV கிரிட்-இணைக்கப்பட்ட மின் விநியோகம்ஒளிமின்னழுத்த மின் நிலையங்கள் மற்றும் விநியோகிக்கப்பட்ட ஆற்றல் சேமிப்பு திட்டங்களுக்கு

● தொழில்துறை பூங்காக்கள், தொழில்துறை மண்டலங்கள், சுரங்கங்களுக்கான துணை மின் விநியோக அமைப்புமற்றும் அதிவேக நெடுஞ்சாலை உள்கட்டமைப்பு

● கடற்கரை தெருக்கள், நகரங்கள் மற்றும் கிராமப்புறங்களில் வெளிப்புற வளைய மின் விநியோக புள்ளிகள்;அரிப்பு எதிர்ப்பு அலமாரிகள் கடுமையான இயக்க சூழல்களுக்கு ஏற்றது

IV. நிலையான தினசரி பராமரிப்பு முறைகள்

1. அமைச்சரவை வெளிப்புறத்தை தவறாமல் ஆய்வு செய்யுங்கள்அமைச்சரவை கதவுகளில் பற்கள், அரிப்பு அல்லது வயதான/சேதமடைந்த சீல் கீற்றுகள்; துருப்பிடிப்பதையும் நீர் உட்புகுவதையும் தடுக்க துண்டாக்கப்பட்ட பெயிண்ட்டை சரிசெய்யவும்.

2. எரிவாயு அறை அழுத்தத்தை அவ்வப்போது சரிபார்க்கவும்எரிவாயு-இன்சுலேட்டட் மாதிரிகள் மற்றும் குறைந்த அழுத்த கசிவு அலாரங்களை உடனடியாக தீர்க்கவும்.

3. மென்மையான மாறுதல் செயல்திறனை மீண்டும் மீண்டும் சோதிக்கவும்சுமை சுவிட்சுகள் மற்றும் எர்த்டிங் சுவிட்சுகள் மற்றும் கேபினட்டின் உள்ளே குவிந்துள்ள தூசி மற்றும் குப்பைகளை அழிக்கவும்.

4. கேபிள் மூட்டுகளின் வெப்பநிலையை சரிபார்க்கவும்தளர்வான மற்றும் அதிக வெப்பமான வயரிங் டெர்மினல்கள் போன்ற மறைக்கப்பட்ட ஆபத்துக்களை அகற்ற.

5. மின்னழுத்த சோதனைகளைத் தாங்கும் வழக்கமான காப்பு நடத்தவும்மற்றும் அறிவார்ந்த கண்காணிப்பு முனையங்கள் மற்றும் தவறு குறிகாட்டிகளின் இயல்பான செயல்பாட்டை சரிபார்க்கவும்.

V. தொழில் வளர்ச்சிப் போக்கு

இரட்டை கார்பன் கொள்கையால் உந்தப்பட்டு, சுற்றுச்சூழலுக்கு உகந்த உலர் காற்று-இன்சுலேட்டட் RMUகள் பரவலான பிரபலத்தைப் பெறுகின்றன. அவை பாரம்பரிய கிரீன்ஹவுஸ் வாயு சல்பர் ஹெக்ஸாபுளோரைடை சுத்தமான காற்றுடன் சிறந்த சுற்றுச்சூழல் செயல்திறனுக்கான காப்பு ஊடகமாக மாற்றுகின்றன. இதற்கிடையில், முதன்மை-இரண்டாம் நிலை ஒருங்கிணைப்பு, மினியேட்டரைசேஷன் மற்றும் நுண்ணறிவு ஆகியவை முக்கிய தொழில்துறை திசைகளாக மாறிவிட்டன, மேலும் RMUக்கள் நகர்ப்புற ஸ்மார்ட் விநியோக நெட்வொர்க்குகளை உருவாக்குவதற்கு நம்பகமான ஆதரவை வழங்குகின்றன.
