சுவிட்ச் கியரைத் தேர்ந்தெடுப்பதற்கான வழிகாட்டி

அடிப்படையில், வகையைத் தேர்ந்தெடுப்பதுசுவிட்ச் கியர்"தேவைகளை வரையறுத்தல்" என்பதிலிருந்து "பொருந்தக்கூடிய அளவுருக்கள்" வரை செல்லும் முடிவெடுக்கும் செயல்முறையாகும். தேர்வு செயல்முறையை தெளிவாக்க, நான் அதை எட்டு முக்கிய பரிமாணங்களாக பிரித்துள்ளேன். ஒவ்வொரு உருப்படியையும் உங்கள் உண்மையான சூழ்நிலைக்கு எதிராகச் சரிபார்த்து, சரிபார்ப்புப் பட்டியல் போல இதைப் பயன்படுத்தலாம்.

ஸ்விட்ச்கியர் தேர்வுக்கான மூன்று முக்கிய பரிமாணங்கள்

தேர்வு அளவு

முக்கிய கருத்தாய்வுகள்

தேர்வு வழிகாட்டுதல்

1. மின்னழுத்த நிலை

இது உயர் மின்னழுத்த அமைப்பிற்கானதா (எ.கா., 10kV, உள்வரும் வரி/மின்மாற்றி முதன்மைப் பக்கமாக) அல்லது குறைந்த மின்னழுத்த அமைப்பு (எ.கா., 380V/220V, வெளிச்செல்லும் வரி/முனைய விநியோகம்) என்பதைத் தீர்மானிக்கவும்.

இது மிக அடிப்படையான பிரிவாகும், இது உபகரணங்களின் காப்பு நிலை மற்றும் உள் கூறுகளை நேரடியாக தீர்மானிக்கிறது.

2. நிறுவல் சூழல்

இது உட்புற அல்லது வெளிப்புற நிறுவலுக்கானதா என்பதை மதிப்பிடவும், மேலும் நீர்ப்புகாப்பு (ஐபி மதிப்பீடு), ஈரப்பதம் எதிர்ப்பு, அரிப்பு எதிர்ப்பு அல்லது வெடிப்பு பாதுகாப்பு போன்ற சிறப்புத் தேவைகள் இருந்தால்.  வெளிப்புற பயன்பாட்டிற்கு அதிக நுழைவு பாதுகாப்பு மதிப்பீடுகள் (எ.கா., IP54 அல்லது அதற்கு மேற்பட்டவை) மற்றும் துருப்பிடிக்காத எஃகு உறைகள் தேவை; ஈரமான/அரிக்கும் சூழல்களுக்கு முழுமையாக மூடப்பட்ட உபகரணங்கள் அல்லது சிறப்பு பூச்சு சிகிச்சைகள் தேவை.

3. செயல்பாட்டு நோக்கம்

முக்கிய நோக்கத்தை தெளிவாக வரையறுக்கவும்: விளக்குகள், சக்தி (எ.கா., மோட்டார் கட்டுப்பாடு), மின் விநியோகம், சக்தி காரணி திருத்தம் (மின்தேக்கி வங்கி) அல்லது அளவீடு. லைட்டிங் விநியோக பெட்டிகள் சிறிய சுமைகள் மற்றும் சுவர் ஏற்றப்பட்ட முடியும்; மின் விநியோகப் பெட்டிகள் பெரிய சுமைகளைக் கொண்டுள்ளன, அவை பெரும்பாலும் தரையில் நிற்கின்றன, மேலும் அடிக்கடி மோட்டார் கட்டுப்பாட்டு அலகுகள் தேவைப்படுகின்றன.

4. கட்டமைப்பு வடிவம்

நிலையான வகை (எ.கா., GGD, சிக்கனமானது) அல்லது டிரா-அவுட் வகை (எ.கா., GCK/GCS/MNS, எளிதான பராமரிப்பு, அதிக நம்பகத்தன்மை) இடையே தேர்வு செய்யவும். நிலையான வகையானது சிதறடிக்கப்பட்ட சுமைகள், சில சுற்றுகள் மற்றும் வரையறுக்கப்பட்ட வரவு செலவுத் திட்டங்களுடன் கூடிய சூழ்நிலைகளுக்கு ஏற்றது.

செறிவூட்டப்பட்ட சுமைகள், பல சுற்றுகள் மற்றும் அதிக மின்சாரம் வழங்கல் நம்பகத்தன்மை தேவைகள் (எ.கா., தரவு மையங்கள், பெட்ரோ கெமிக்கல் தொழில்) போன்ற சூழ்நிலைகளுக்கு டிரா-அவுட் வகை பொருத்தமானது.

5. மின் அளவுருக்கள்

கணினியின் மதிப்பிடப்பட்ட மின்னழுத்தம், அதிர்வெண் மற்றும் கணக்கிடப்பட்ட மின்னோட்டத்தைச் சரிபார்க்கவும். மிக முக்கியமாக, ஷார்ட் சர்க்யூட் நிலைமைகளின் கீழ் மாறும் மற்றும் வெப்ப நிலைத்தன்மை தேவைகளுக்கு இணங்குவதை உறுதி செய்தல். சர்க்யூட் பிரேக்கரின் உடைக்கும் திறன், நிறுவல் புள்ளியில் உள்ள அதிகபட்ச குறுகிய-சுற்று மின்னோட்டத்தை விட அதிகமாக இருக்க வேண்டும்.  பாதுகாப்பான செயல்பாட்டிற்கு அளவுரு பொருத்தம் அடிப்படையாகும். இது அனுபவம் அல்லது மதிப்பீட்டை மட்டும் அல்ல, கடுமையான கணக்கீடுகளின் அடிப்படையில் இருக்க வேண்டும்.                6. திட்ட இயற்கை

இது ஒரு புதிய கட்டுமானத் திட்டமா, மறுசீரமைப்புத் திட்டமா அல்லது திறன் விரிவாக்கத் திட்டமா?

புதிய கட்டுமானத்திற்கு, உயர்தர, மிகவும் நம்பகமான புதிய தயாரிப்புகளுக்கு முன்னுரிமை கொடுங்கள். சீரமைப்பு/விரிவாக்கத்திற்கு, எளிதான சிஸ்டம் ஒருங்கிணைக்க தற்போதுள்ள கேபினட் வகையைக் குறிப்பிடவும்.

7. நிறுவல் இடம்

மின்சார அறையின் நீளம், அகலம் மற்றும் உயரத்தை அளவிடவும், குறிப்பாக பெட்டிகளுக்கு முன்னும் பின்னும் இயங்கும் இடைகழிகளின் அகலம்.

இடம் கிடைப்பது நேரடியாக கேபினட் பரிமாணங்களையும் தளவமைப்பையும் கட்டுப்படுத்துகிறது. எடுத்துக்காட்டாக, பின்புற இடைகழியின் அகலம் பராமரிப்புத் தேவைகளைப் பூர்த்தி செய்ய வேண்டும், மேலும் 6 மீட்டருக்கு மேல் நீளமுள்ள பெட்டிகளின் வரிசைகளுக்கு இரண்டு வெளியேறும் புள்ளிகள் தேவை.

8. பராமரிப்பு & மேலாண்மை  செயல்பாட்டுப் பணியாளர்களின் தொழில்நுட்பத் திறன் நிலை மற்றும் பராமரிப்பு வசதிக்கான தேவைகளைக் கருத்தில் கொள்ளவும்.

ட்ரா-அவுட் கேபினட்கள் நல்ல அலகு பரிமாற்றத்தை வழங்குகின்றன; பராமரிப்பின் போது, ​​மின் விநியோகத்தை விரைவாக மீட்டெடுக்க, தவறான அலகு வெளியே இழுக்கப்படலாம், ஆனால் செலவு அதிகமாக உள்ளது.

பொதுவான ஸ்விட்ச்கியர் மாதிரிகள் மற்றும் பொருந்தக்கூடிய காட்சிகள்

முக்கிய பரிமாணங்களைப் புரிந்துகொண்ட பிறகு, பல பொதுவான வகைகளைப் பார்ப்போம்குறைந்த மின்னழுத்த சுவிட்ச் கியர்சந்தையில். குறிப்பிட்ட தயாரிப்புகளுடன் உங்கள் சுருக்கத் தேவைகளைப் பொருத்த இது உதவும்.

மாதிரித் தொடர்  கட்டமைப்பு வகை  முக்கிய பண்புகள்

பொதுவான பொருந்தக்கூடிய காட்சிகள்

:------------  :------------   :---------------------------------------------------------

GGD  பொருளாதாரம் மற்றும் நடைமுறை, எளிமையான மின்சுற்று, ஆனால் பராமரிப்புக்கு மின் தடை தேவைப்படுகிறது.

தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள், செலவு உணர்திறன் கொண்ட கட்டுமான தளங்கள், குறைவான சுற்றுகள் மற்றும் மின்சார விநியோக தொடர்ச்சிக்கான குறைந்த தேவைகள்.

GCK       டிரா-அவுட்

மோட்டார் கட்டுப்பாட்டு மையம் (MCC) அலகுகள் கொண்டது. தனிமைப்படுத்தப்பட்ட சுற்றுகள் நல்ல பாதுகாப்பு மற்றும் நம்பகத்தன்மையை வழங்குகின்றன. பணத்திற்கு நல்ல மதிப்பை வழங்குகிறது.

ஆற்றல் அமைப்புகள், தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள், மின்மாற்றம், விநியோகம் மற்றும் மோட்டார் கட்டுப்பாடு தேவைப்படும் உயரமான கட்டிடங்கள். தற்போது பரவலாகப் பயன்படுத்தப்படும் வகை.

GCS       டிரா-அவுட்

GCK அடிப்படையில் மேம்படுத்தப்பட்ட வடிவமைப்பு, நெகிழ்வான அமைப்பு, டிராயர் அலகுகளின் நல்ல பரிமாற்றம். ஆரம்ப பதிப்புகள் ஒப்பீட்டளவில் குறைந்த பாதுகாப்பு நிலைகளைக் கொண்டிருந்தன.  பெரிய மின் உற்பத்தி நிலையங்கள், பெட்ரோ கெமிக்கல் வசதிகள் போன்றவற்றில் உள்ள விநியோக அமைப்புகள், அதிக தன்னியக்க நிலைகள் மற்றும் கணினிகளுடன் இடைமுகத் திறன் தேவைப்படும்.

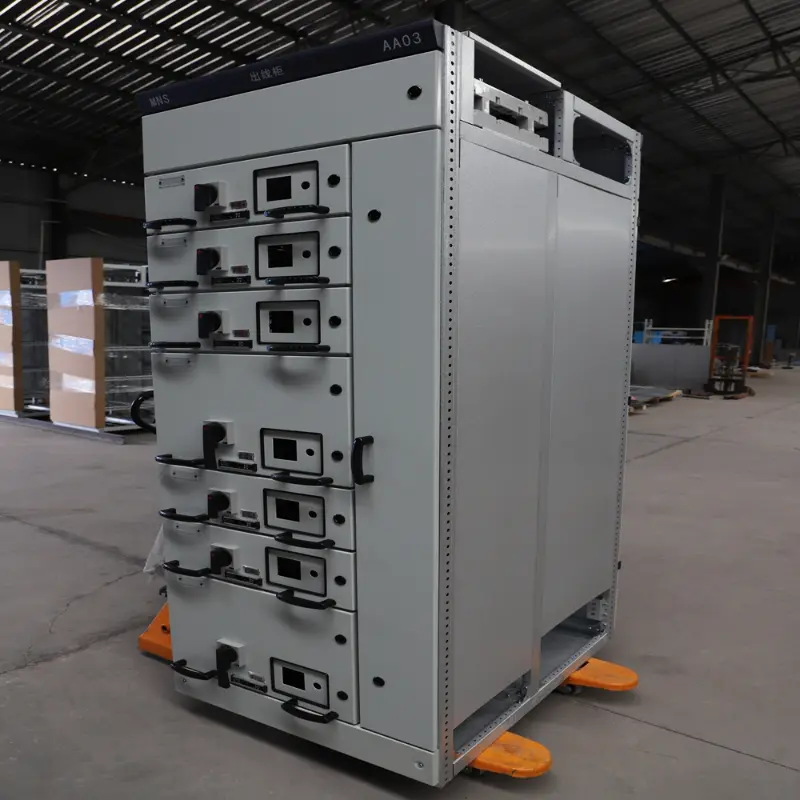

MNS       டிரா-அவுட்

கச்சிதமான வடிவமைப்பு, மட்டு அமைப்பு, சிறந்த வேலைத்திறன், உயர் பாதுகாப்பு நிலை, சிறந்த செயல்திறன், ஆனால் ஒப்பீட்டளவில் அதிக விலை (தோராயமாக GCS ஐ விட இரண்டு மடங்கு).  பெரிய தரவு மையங்கள், உயர்தர ஹோட்டல்கள் மற்றும் துல்லியமான உற்பத்திப் பட்டறைகள் போன்ற மின்சாரம் வழங்கல் நம்பகத்தன்மை, பாதுகாப்பு மற்றும் இடத்தைப் பயன்படுத்துவதற்கான மிக அதிக தேவைகளைக் கொண்ட சூழ்நிலைகள்.

> சுருக்கமாக, GGD இலிருந்து MNS வரை, இது செயல்திறன் மற்றும் செலவு ஆகிய இரண்டிலும் ஒரு முன்னேற்றமாகக் காணலாம். பெரும்பாலான வழக்கமான திட்டங்களுக்கு, GCK என்பது பொருளாதாரம் மற்றும் நம்பகத்தன்மையை சமநிலைப்படுத்தும் ஒரு விவேகமான தேர்வாகும்.
