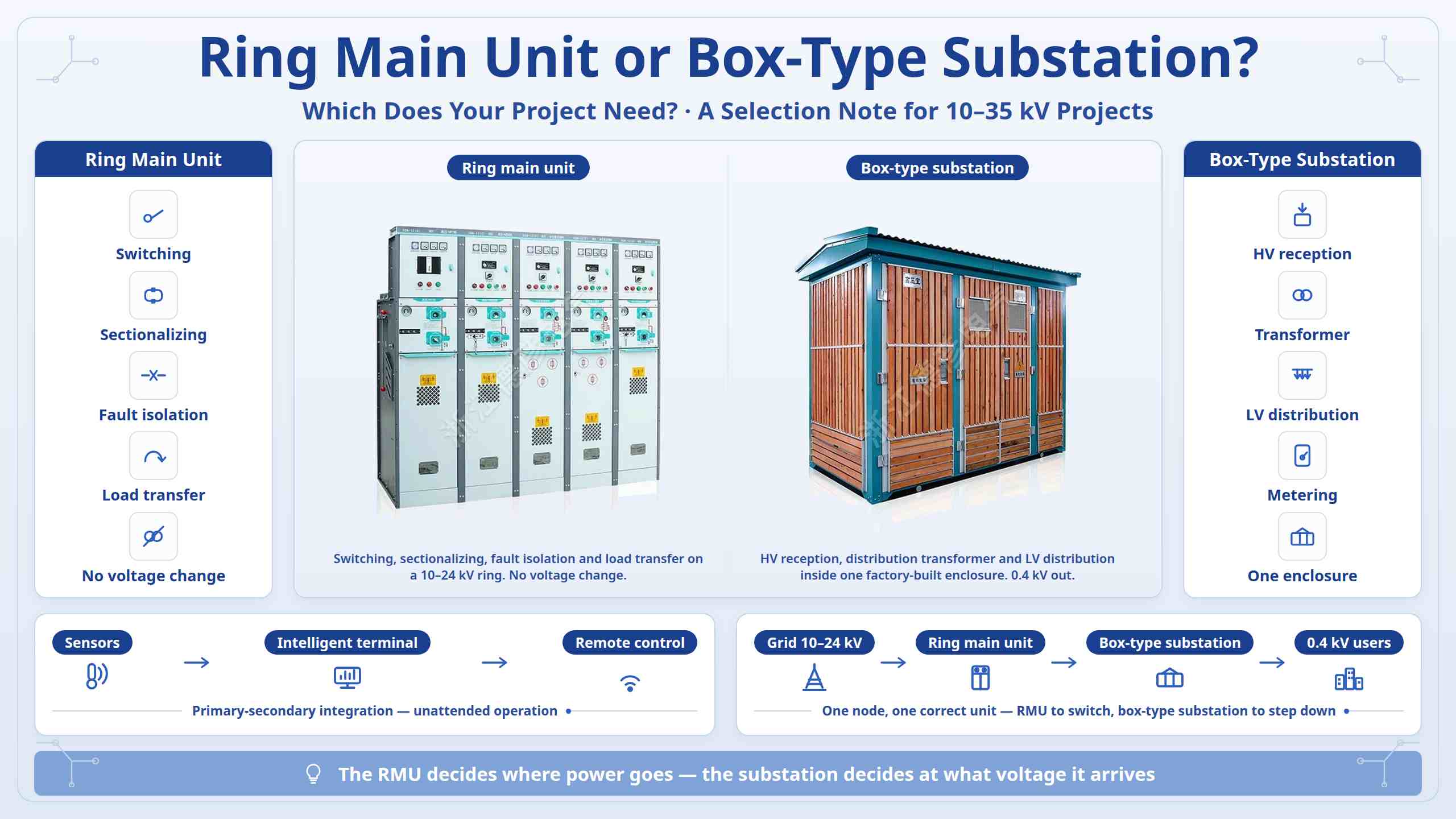

ரிங் மெயின் யூனிட் அல்லது பெட்டி வகை துணை மின்நிலையம்: உங்கள் திட்டத்திற்கு எது தேவை?

10-35kV விநியோக திட்டங்களில், ரிங் மெயின் யூனிட் (RMU) மற்றும் பெட்டி வகை துணை மின்நிலையம் ஆகியவை ஒரே வடிவமைப்பு மதிப்பாய்வில் அடிக்கடி குறிப்பிடப்படுகின்றன. இரண்டும் கச்சிதமானவை மற்றும் இரண்டும் தொழிற்சாலையில் கட்டமைக்கப்பட்டவை என்பதால், அவை சில நேரங்களில் போட்டியிடும் விருப்பங்களாக கருதப்படுகின்றன. அவர்கள் இல்லை. நீங்கள் திட்டமிடும் முனை பற்றிய ஒரு கேள்விக்கு முடிவு வருகிறது: இந்த புள்ளியில் மின்னழுத்தத்தைக் குறைத்து குறைந்த மின்னழுத்த சக்தியை விநியோகிக்க வேண்டுமா அல்லது வரிகளை மாற்ற, பிரித்து மற்றும் இணைக்க வேண்டுமா?ஜெஜியன்g Deyan Electric Co., Ltd. (DEYAN ELECTRIC), இரண்டு தயாரிப்பு வரிசைகளையும் உற்பத்தி செய்யும், கீழே உள்ள நடைமுறை எல்லையை அமைக்கிறது.

I. இரண்டு வெவ்வேறு வேலைகள்

ரிங் மெயின் யூனிட் என்பது 10-24kV நடுத்தர மின்னழுத்த வளைய நெட்வொர்க்குகளில் பயன்படுத்தப்படும் உலோகத்தால் மூடப்பட்ட சுவிட்ச் கியர் ஆகும். அதன் உள் கூறுகள் சுமை இடைவெளி சுவிட்சுகள், எர்த்திங் சுவிட்சுகள் மற்றும் உருகிகள். இது மாறுதல், வரி பிரித்தல், தவறுகளை தனிமைப்படுத்துதல் மற்றும் சுமை பரிமாற்றம் ஆகியவற்றைச் செய்கிறது, இதனால் ஒரு கேபிள் பிரிவில் உள்ள பிழையானது மீதமுள்ள வளையத்திற்கு விநியோகத்தை குறுக்கிடாமல் துண்டிக்கப்படும். இது மின்னழுத்தத்தை மாற்றாது.

ஒரு பெட்டி-வகை துணை மின்நிலையம் உயர் மின்னழுத்த சக்தி வரவேற்பு, ஒரு விநியோக மின்மாற்றி மற்றும் குறைந்த மின்னழுத்த மின் விநியோகம் - அளவீடு மற்றும் உறை ஆகியவற்றுடன் - முழுமையாக மூடப்பட்ட, நகரக்கூடிய எஃகு கட்டமைப்பில் ஒருங்கிணைக்கிறது. இது தொழிற்சாலையில் தயாரிக்கப்பட்டு, ஒரு முழு யூனிட்டாக விநியோகிக்கப்படுகிறது, மேலும் அதன் வெளியீடு இறுதிப் பயனர்களுக்கு குறைந்த மின்னழுத்த சக்தியாகும்.

ஒரு வரியில்: மின்சாரம் எங்கு செல்கிறது என்பதை RMU தீர்மானிக்கிறது; ஒரு பெட்டி வகை துணை மின்நிலையம் எந்த மின்னழுத்தத்தில் வருகிறது மற்றும் அது எவ்வாறு விநியோகிக்கப்படுகிறது என்பதை தீர்மானிக்கிறது.

II. உங்கள் காட்சிக்கு மாதிரியை பொருத்துதல்

இரட்டை-பவர் ரிங் சப்ளையுடன் நகர்ப்புற கேபிள் புதுப்பித்தல் மற்றும் RMU க்கான உள்ளூர் ஸ்டெப்-டவுன் அழைப்புகள் இல்லை. 0.4kV வெளிச்செல்லும் ஆற்றல் தேவைப்படும் சுமை புள்ளிகள் - குடியிருப்பு குடியிருப்புகள், பணிமனைகள், வணிக மண்டலங்கள், சார்ஜிங் நிலையங்கள் - ஒரு பெட்டி வகை துணை மின்நிலையத்திற்கு அழைப்பு. வெளிப்புற, குறுகலான, ஈரப்பதமான அல்லது தூசி நிறைந்த தளங்கள் வாயு-இன்சுலேட்டட் RMU ஐ ஆதரிக்கின்றன, அதன் சீல் செய்யப்பட்ட தொட்டி ஒடுக்கம், தூசி மற்றும் உப்பு மூடுபனி ஆகியவற்றை மிகக் குறைந்த ஆய்வுடன் எதிர்க்கிறது. ஃபோட்டோவோல்டாயிக், ஸ்டோரேஜ் மற்றும் சார்ஜிங்-பைல் திட்டங்கள் இரண்டையும் பயன்படுத்துகின்றன: ஸ்டெப்-அப் பாக்ஸ் துணைநிலையங்கள் மற்றும் கிரிட்-இணைக்கப்பட்ட கேபினெட்கள் மாற்றம் மற்றும் கட்டம் இணைப்பைக் கையாளுகின்றன, அதே சமயம் எரிவாயு-இன்சுலேட்டட் RMUக்கள் சேகரிப்பு மற்றும் கட்டுப்படுத்தப்பட்ட தடம் மாறுவதைக் கையாளுகின்றன.

III. பெரும்பாலான திட்டங்களில் அவர்கள் ஒன்றாக வேலை செய்கிறார்கள்

பல பெட்டி வகை துணை மின்நிலையங்களுக்குள், உயர் மின்னழுத்த உள்வரும் மற்றும் வெளிச்செல்லும் அலகுகள் லோட் பிரேக் சுவிட்சுகளுடன் கூடிய முக்கிய அலகுகளாகும். RMU என்பது மாறுதல் கூறு ஆகும்; துணை மின்நிலையம் என்பது அதைச் சுற்றி உருமாற்றம் மற்றும் குறைந்த மின்னழுத்த விநியோகத்தை சேர்க்கும் உறை ஆகும். எனவே எல்லையானது போட்டித்தன்மையை விட நடைமுறைக்குரியது - ஒரு முனை மட்டும் மாறினால் மற்றும் பிரித்தெடுத்தால், RMU ஐக் குறிப்பிடவும்; அதுவும் கீழே இறங்கி விநியோகிக்க வேண்டும் என்றால், பெட்டி வகை துணை மின்நிலையத்தைக் குறிப்பிடவும்; மேலும் அந்த நிலையமும் வளைய வலையமைப்பின் ஒரு பகுதியாக இருந்தால், இரண்டும் ஒன்றாகக் குறிப்பிடப்படும். இரண்டிற்கும் தற்போதைய முக்கிய திசையானது முதன்மை-இரண்டாம் நிலை ஒருங்கிணைப்பு ஆகும்: கேபினட் உள்ளே சென்சார்கள் மற்றும் கண்காணிப்பு அலகுகள், வெளிப்புற அறிவார்ந்த விநியோக முனையத்துடன் பொருந்துகிறது, நிகழ்நேர தரவு பதிவேற்றத்தை செயல்படுத்துகிறது, தானியங்கி தவறு இடம் மற்றும் தனிமைப்படுத்தல், தொலைநிலை மாறுதல் கட்டுப்பாடு மற்றும் கவனிக்கப்படாத செயல்பாடு.

IV. மாதிரியை உறுதிப்படுத்தும் முன் என்ன சரிபார்க்க வேண்டும்

நெட்வொர்க் ரேடியல் அல்லது டூயல்-பவர் வளையமா என்பதை முதலில் நிறுவவும் - இது மட்டுமே RMU தேவையா என்பதை தீர்மானிக்கிறது. பின்னர் மதிப்பிடப்பட்ட மின்னழுத்தம் (10/24/35kV), மதிப்பிடப்பட்ட மின்னோட்டம் மற்றும் குறுகிய-சுற்று முறிவு மின்னோட்டத்தை ஒருங்கிணைந்த பாதுகாப்பு அமைப்புகளுடன் சரிபார்க்கவும்; இடம், ஈரப்பதம், தூசி, உப்பு மூடுபனி மற்றும் பாதுகாப்பு தரம் உள்ளிட்ட தள நிலைமைகள், தேவைப்படும் இடங்களில் 50058 ஜிபிக்கு வெடிப்புத் தடுப்பு உபகரணங்களுடன்; மற்றும் மின்மாற்றி திறன், வெளிச்செல்லும் சுற்றுகள் மற்றும் சாத்தியமான இடமாற்றம் போன்ற சுமை தேவைகள். வாழ்க்கைச் சுழற்சி செலவில் முதல் செலவை எடைபோடுங்கள்: காற்று-காப்பீடு செய்யப்பட்ட கருவிகள், பிரத்யேக பராமரிப்பு ஊழியர்களைக் கொண்ட உலர்ந்த உட்புற தளங்களுக்கு பொருந்தும், அதே நேரத்தில் எரிவாயு-இன்சுலேடட் சாதனங்கள் அதிக முன்கூட்டியே செலவாகும், ஆனால் வெளிப்புற அல்லது ஆய்வு செய்ய கடினமான தளங்களில் பராமரிப்பைக் குறைக்கிறது.
