நவீன மின் விநியோகத்திற்கு ஏசி மெட்டல்-இணைக்கப்பட்ட ரிங் மெயின் ஸ்விட்ச்கியர் நம்பகமானதாக்குவது எது?

ஏசி மெட்டல்-மூடப்பட்ட ரிங் மெயின் சுவிட்ச் கியர்மின் தொடர்ச்சி, செயல்பாட்டு பாதுகாப்பு, தவறுகளை தனிமைப்படுத்துதல் மற்றும் நிறுவல் திறன் ஆகியவற்றை மேம்படுத்த வடிவமைக்கப்பட்ட ஒரு சிறிய நடுத்தர மின்னழுத்த விநியோக தீர்வு. ஒரு உலோக உறைக்குள் மாறுதல், பாதுகாப்பு, தனிமைப்படுத்துதல் மற்றும் தரையிறங்கும் செயல்பாடுகளை இணைப்பதன் மூலம், இந்த உபகரணங்கள் நகர்ப்புற விநியோக நெட்வொர்க்குகள், தொழில்துறை வசதிகள், வணிக கட்டிடங்கள், உள்கட்டமைப்பு திட்டங்கள் மற்றும் புதுப்பிக்கத்தக்க எரிசக்தி பயன்பாடுகளுக்கு மிகவும் பொருத்தமானது. இந்த வழிகாட்டி அதன் கட்டமைப்பு, செயல்பாட்டுக் கொள்கை, முக்கிய தொழில்நுட்ப அளவுருக்கள், பாதுகாப்பு அம்சங்கள், பயன்பாட்டுக் காட்சிகள் மற்றும் சரியான உள்ளமைவைத் தேர்ந்தெடுப்பதற்கான நடைமுறைக் கருத்துகளை விளக்குகிறது.

பொருளடக்கம்

• 1. ஏசி மெட்டல்-இணைக்கப்பட்ட ரிங் மெயின் ஸ்விட்ச்கியரைப் புரிந்துகொள்வது
• 2. நடுத்தர மின்னழுத்த விநியோகத்தில் இது ஏன் முக்கியமானது?
• 3. சுவிட்ச்கியர் எவ்வாறு கட்டமைக்கப்படுகிறது?
  • மாறுதல் மற்றும் பாதுகாப்பு கூறுகள்
  • கேபிள் மற்றும் இணைப்பு பெட்டிகள்
  • உலோக உறை மற்றும் பாதுகாப்பு வடிவமைப்பு
• 4. ரிங் மெயின் சிஸ்டம் எப்படி வேலை செய்கிறது?
• 5. எந்த தொழில்நுட்ப அளவுருக்கள் மிகவும் முக்கியமானவை?
• 6. மின் விநியோக திட்டங்களுக்கான முக்கிய நன்மைகள்
• 7. இது பொதுவாக எங்கு பயன்படுத்தப்படுகிறது?
• 8. ஆர்டர் செய்வதற்கு முன் வாங்குபவர்கள் எதைச் சரிபார்க்க வேண்டும்?
• 9. நிறுவல், செயல்பாடு மற்றும் பராமரிப்பு பரிசீலனைகள்
• 10. காற்று-இன்சுலேட்டட் மற்றும் கேஸ்-இன்சுலேட்டட் கட்டமைப்புகள்
• 11. அடிக்கடி கேட்கப்படும் கேள்விகள்
• 12. முடிவு

1. ஏசி மெட்டல்-இணைக்கப்பட்ட ரிங் மெயின் ஸ்விட்ச்கியரைப் புரிந்துகொள்வது

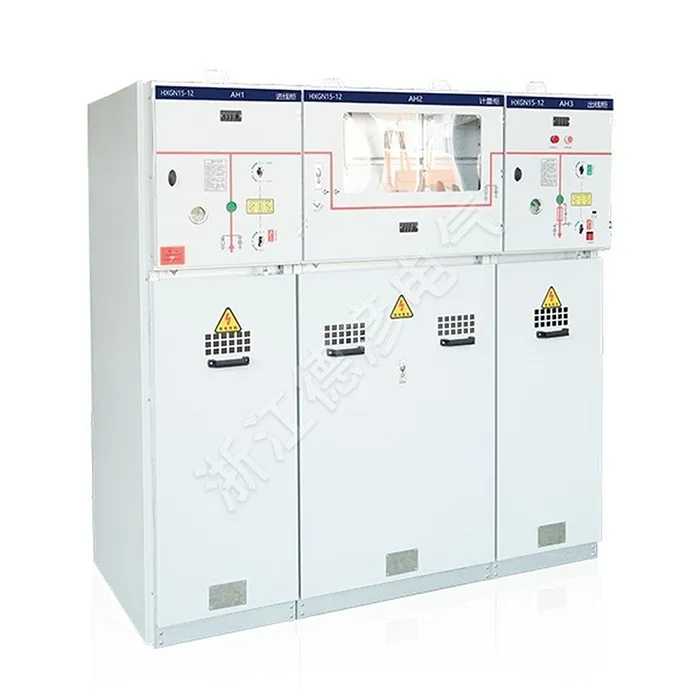

ஏசி மெட்டல்-மூடப்பட்ட ரிங் மெயின் சுவிட்ச்கியர் என்பது ஒரு ரிங் அல்லது ரேடியல் விநியோக வலையமைப்பிற்குள் மின் சக்தியைப் பெற, விநியோகிக்க, மாற, தனிமைப்படுத்த மற்றும் பாதுகாக்க வடிவமைக்கப்பட்ட ஒரு நடுத்தர மின்னழுத்த மின் விநியோகம் ஆகும். இது தொடர்புடைய மாறுதல் மற்றும் பாதுகாப்பு உபகரணங்களை ஒரு அடித்தள உலோக உறைக்குள் வைக்கிறது, நடுத்தர மின்னழுத்த பயன்பாடுகளுக்கு ஒரு சிறிய மற்றும் ஒழுங்கமைக்கப்பட்ட தீர்வை உருவாக்குகிறது.

IEC 62271-200 இன் கீழ், 1 kV க்கு மேல் மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் 52 kV உட்பட, AC மெட்டல்-மூடப்பட்ட சுவிட்ச் கியர் மற்றும் கன்ட்ரோல்ஜியர் உபகரணங்களை உள்ளடக்கியது. ரிங் மெயின் யூனிட்கள் இந்த உபகரணத்தின் ஒரு நடைமுறை வடிவம் மற்றும் நடுத்தர மின்னழுத்த கேபிள் விநியோக அமைப்புகளுடன் பரவலாக தொடர்புடையவை.

"ரிங் மெயின்" என்ற சொல், கேபினட்டைக் காட்டிலும் நெட்வொர்க் ஏற்பாட்டை விவரிக்கிறது. ஒரு பொதுவான ரிங் நெட்வொர்க்கில், மின்சாரம் இரண்டு திசைகளில் இருந்து ஒரு விநியோக புள்ளியை அடையலாம். ஒரு கேபிள் பிரிவில் பிழை ஏற்பட்டால், பாதிக்கப்பட்ட பகுதி தனிமைப்படுத்தப்படலாம், மீதமுள்ள நெட்வொர்க் மாற்று பாதையில் தொடர்ந்து மின்சாரம் பெறும்.

திட்ட உரிமையாளர்களுக்கு, இந்த கட்டிடக்கலை மிக முக்கியமான விநியோக சவால்களில் ஒன்றைக் குறிக்கிறது: உபகரணங்களின் அளவைக் கட்டுப்படுத்தும் போது மின் சேவையைப் பராமரித்தல், செயல்பாட்டின் சிக்கலானது மற்றும் பாதுகாப்பு அபாயங்கள்.

2. நடுத்தர மின்னழுத்த விநியோகத்தில் இது ஏன் முக்கியமானது?

நவீன மின் நெட்வொர்க்குகள் நம்பகமான சேவையைப் பராமரிக்கும் போது அதிகரிக்கும் சுமைகளைக் கையாள வேண்டும். தொழிற்சாலைகள், வணிக வளாகங்கள், மருத்துவமனைகள், போக்குவரத்து வசதிகள், தரவு மையங்கள் மற்றும் புதுப்பிக்கத்தக்க எரிசக்தி நிறுவல்கள் ஆகியவை நீண்டகால மின் தடைகளை எப்போதும் பொறுத்துக்கொள்ள முடியாது.

ஒழுங்காக வடிவமைக்கப்பட்ட வளைய பிரதான அமைப்பு பல நன்மைகளை வழங்குகிறது:

• விநியோக தொடர்ச்சி:ஒரு தனிமைப்படுத்தப்பட்ட தவறுக்குப் பிறகு ஒரு வளைய கட்டமைப்பு மாற்று சக்தி பாதையை வழங்க முடியும்.
• தவறான தனிமைப்படுத்துதல்:ஆபரேட்டர்கள் முழு விநியோக வலையமைப்பையும் தேவையில்லாமல் மூடாமல் பாதிக்கப்பட்ட பகுதியைத் துண்டிக்கலாம்.
• சிறிய நிறுவல்:ஒருங்கிணைக்கப்பட்ட மாறுதல் கருவி சில வழக்கமான ஏற்பாடுகளுடன் ஒப்பிடுகையில் தடம் குறைக்கிறது.
• செயல்பாட்டு பாதுகாப்பு:உலோக உறைகள், தரையிறங்கும் ஏற்பாடுகள், இன்டர்லாக்குகள் மற்றும் நிலை அறிகுறி ஆகியவை செயல்பாட்டு அபாயங்களைக் குறைக்க உதவுகின்றன.
• நெகிழ்வான கட்டமைப்பு:சுமை சுவிட்சுகள், சர்க்யூட் பிரேக்கர்கள், ஃப்யூஸ்கள், மின்னோட்ட மின்மாற்றிகள், மின்னழுத்த மின்மாற்றிகள் மற்றும் எர்த்திங் சுவிட்சுகள் ஆகியவற்றின் வெவ்வேறு சேர்க்கைகள் திட்டத்தின் தேவைகளுக்கு ஏற்ப வடிவமைக்கப்படலாம்.

இந்த குணாதிசயங்கள் ரிங் மெயின் சுவிட்ச் கியரை குறிப்பாக மதிப்புமிக்கதாக ஆக்குகின்றன, அங்கு இடம் குறைவாக உள்ளது மற்றும் மின்சார சேவையின் தொடர்ச்சி ஒரு முக்கிய வடிவமைப்பு முன்னுரிமையாகும்.

3. சுவிட்ச்கியர் எவ்வாறு கட்டமைக்கப்படுகிறது?

உற்பத்தியாளர் மற்றும் மின்னழுத்த வகுப்பின் படி கட்டமைப்புகள் மாறுபடும் என்றாலும், ஒரு பொதுவான AC உலோக-மூடப்பட்ட வளைய பிரதான சுவிட்ச் கியர் அசெம்பிளி பல செயல்பாட்டு பிரிவுகளை ஒருங்கிணைக்கிறது. இந்த பிரிவுகளைப் புரிந்துகொள்வது வாங்குபவர்களுக்கு தொழில்நுட்ப முன்மொழிவுகளை மிகவும் துல்லியமாக மதிப்பிட உதவுகிறது.

மாறுதல் மற்றும் பாதுகாப்பு கூறுகள்

மாறுதல் பிரிவில் சுமை இடைவேளை சுவிட்சுகள், வெற்றிட சர்க்யூட் பிரேக்கர்கள், ஃபியூஸ்-ஸ்விட்ச் சேர்க்கைகள், டிஸ்கனெக்டர்கள் மற்றும் எர்த்திங் சுவிட்சுகள் ஆகியவை இருக்கலாம். உபகரணம் முதன்மையாக ஃபீடர் மாறுதல், மின்மாற்றி பாதுகாப்பு, தவறு குறுக்கீடு அல்லது இந்த செயல்பாடுகளின் கலவையை நோக்கமாகக் கொண்டதா என்பதைப் பொறுத்து பொருத்தமான ஏற்பாடு உள்ளது.

ஒரு சுமை இடைவேளை சுவிட்ச் பொதுவாக சாதாரண சுமை மின்னோட்டத்தை மாற்றுவதற்காக வடிவமைக்கப்பட்டுள்ளது, அதே சமயம் ஒரு சர்க்யூட் பிரேக்கர் மிகவும் விரிவான தவறு-குறுக்கீடு திறனை வழங்குகிறது. உருகிகள் பயன்படுத்தப்படும் இடங்களில், சுவிட்ச்-ஃப்யூஸ் கலவையானது பொருத்தமான பயன்பாட்டு வரம்பிற்குள் மின்மாற்றி மற்றும் ஃபீடர் பாதுகாப்பை வழங்க முடியும்.

இந்த காரணத்திற்காக, வாங்குபவர்கள் கேபினட்டை அதன் மதிப்பிடப்பட்ட மின்னோட்டத்தால் மதிப்பீடு செய்யக்கூடாது. முழுமையான பாதுகாப்புத் தத்துவம் மின்மாற்றி, ஊட்டி, கேபிள் மற்றும் அப்ஸ்ட்ரீம்/கீழ்நிலை பாதுகாப்பு அமைப்புக்கு ஒத்திருக்க வேண்டும்.

கேபிள் மற்றும் இணைப்பு பெட்டிகள்

கேபிள் பெட்டியானது சுவிட்ச் கியர் மற்றும் வெளிப்புற நடுத்தர மின்னழுத்த நெட்வொர்க்கிற்கு இடையேயான இடைமுகத்தை வழங்குகிறது. வடிவமைப்பைப் பொறுத்து, அதில் கேபிள் டெர்மினேஷன்கள், எர்த்ரிங் சுவிட்சுகள், மின்னோட்ட மின்மாற்றிகள், மின்னழுத்த மின்மாற்றிகள், எழுச்சி பாதுகாப்பு கூறுகள் அல்லது பிற பாகங்கள் இருக்கலாம்.

சரியான கேபிள் இணக்கத்தன்மை அவசியம். தேவையான கேபிள் அளவு, முடிவு வகை, காப்பு நிலை, கட்ட இடைவெளி மற்றும் நிறுவல் முறை ஆகியவை உபகரணங்கள் உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.

உலோக உறை மற்றும் பாதுகாப்பு வடிவமைப்பு

உலோக உறை சுற்றியுள்ள சூழலில் இருந்து ஆற்றல்மிக்க கூறுகளை பிரிக்கிறது மற்றும் உள் உபகரணங்களுக்கு வரையறுக்கப்பட்ட இயந்திர அமைப்பை உருவாக்குகிறது. சரியான பிரித்தெடுத்தல் உள் தவறுகளின் விளைவுகளை குறைக்க உதவும்.

இன்டர்லாக் பொறிமுறைகள் மற்றொரு முக்கியமான அம்சமாகும். மெக்கானிக்கல் அல்லது எலெக்ட்ரிக்கல் இன்டர்லாக்ஸ்கள், எர்த்டிங் சுவிட்சை மூடுவது போன்ற பாதுகாப்பற்ற இயக்கத் தொடர்களைத் தடுக்க உதவும்.

அதிக ஆபத்துள்ள நிறுவல்களுக்கு, உள் வளைவு வகைப்பாடு மற்றும் அழுத்தம்-நிவாரண ஏற்பாடுகள் ஒட்டுமொத்த பாதுகாப்பு வடிவமைப்பின் ஒரு பகுதியாக கருதப்பட வேண்டும். வணிகரீதியாக கிடைக்கக்கூடிய சில RMU அமைப்புகள், வரையறுக்கப்பட்ட சோதனை நிலைமைகளின்படி உள் வளைவு செயல்திறனைக் குறிப்பிடுகின்றன, இது ஏன் சரியான வகைப்பாடு கருதப்படுவதற்குப் பதிலாக சரிபார்க்கப்பட வேண்டும் என்பதை நிரூபிக்கிறது.

4. ரிங் மெயின் சிஸ்டம் எப்படி வேலை செய்கிறது?

அடிப்படை செயல்பாட்டுக் கொள்கை நேரடியானது. பல விநியோக புள்ளிகள் வளையப்பட்ட நடுத்தர மின்னழுத்த நெட்வொர்க் மூலம் இணைக்கப்பட்டுள்ளன. ஒவ்வொரு ரிங் மெயின் யூனிட்டும் நெட்வொர்க்கின் ஒரு பகுதியைக் கட்டுப்படுத்துகிறது மற்றும் மின்மாற்றி அல்லது கீழ்நிலை சுமைக்கு இணைப்பை வழங்கலாம்.

இயல்பான செயல்பாட்டின் போது, ​​நெட்வொர்க் வரையறுக்கப்பட்ட திறந்த புள்ளி அல்லது பிற பயன்பாட்டு-அங்கீகரிக்கப்பட்ட உள்ளமைவுடன் செயல்பட முடியும். கேபிள் பிழை ஏற்பட்டால், ஆபரேட்டர்கள் அல்லது ஒரு தானியங்கி பாதுகாப்பு அமைப்பு பாதிக்கப்பட்ட பகுதியைக் கண்டறிந்து தனிமைப்படுத்தலாம். நெட்வொர்க்கின் ஆரோக்கியமான பகுதிகள் கிடைக்கக்கூடிய விநியோக பாதையில் இருந்து ஆற்றலுடன் இருக்க முடியும்.

இந்த ஏற்பாடு ஒவ்வொரு வளையமும் தானாகவே தடையில்லா மின்சாரத்தை வழங்குகிறது என்று அர்த்தமல்ல. உண்மையான தொடர்ச்சி நெட்வொர்க் வடிவமைப்பு, பாதுகாப்பு ஒருங்கிணைப்பு, மாறுதல் நடைமுறைகள், ஆட்டோமேஷன், பணிநீக்கம் மற்றும் பயன்பாட்டு இயக்கத் தேவைகளைப் பொறுத்தது.

இந்த காரணத்திற்காக, ஒட்டுமொத்த விநியோகத் திட்டத்தின் தரமும் சுவிட்ச் கியர் போலவே முக்கியமானது.

5. எந்த தொழில்நுட்ப அளவுருக்கள் மிகவும் முக்கியமானவை?

மின்னழுத்தம் மற்றும் மின்னோட்டத்தின் அடிப்படையில் மட்டுமே உபகரணங்களைத் தேர்ந்தெடுப்பது கடுமையான திட்ட சிக்கல்களை உருவாக்கும். ஒரு முழுமையான தொழில்நுட்ப விவரக்குறிப்பு மின்சாரம், இயந்திரம், சுற்றுச்சூழல் மற்றும் பாதுகாப்பு அளவுருக்கள் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.

IEC 62271-200 குறிப்பாக பொருத்தமானது, ஏனெனில் அது குறிப்பிட்ட மின்னழுத்த வரம்பிற்குள் AC உலோக-மூடப்பட்ட சுவிட்ச்கியர் மற்றும் கட்டுப்பாட்டு சாதனங்களுக்கான தேவைகளை நிறுவுகிறது. உயர் மின்னழுத்த சுவிட்சுகள், சர்க்யூட் பிரேக்கர்கள், சுவிட்ச்-ஃப்யூஸ் சேர்க்கைகள், டிஸ்கனெக்டர்கள் மற்றும் எர்த்டிங் சுவிட்சுகள் உள்ளிட்ட தனிப்பட்ட கூறுகளுக்கு பிற தரநிலைகள் பொருந்தும்.

6. மின் விநியோக திட்டங்களுக்கான முக்கிய நன்மைகள்

கச்சிதமான தடம்

ரிங் மெயின் சுவிட்ச் கியர் ஒப்பீட்டளவில் கச்சிதமான ஏற்பாட்டிற்குள் பல விநியோக செயல்பாடுகளை இணைக்க வடிவமைக்கப்பட்டுள்ளது. இது குறிப்பாக நகர்ப்புற துணை மின் நிலையங்கள், வணிக கட்டிடங்கள், தொழில்துறை ஆலைகள் மற்றும் தரை இடம் விலையுயர்ந்த உள்கட்டமைப்பு திட்டங்களில் பயனுள்ளதாக இருக்கும்.

மேம்படுத்தப்பட்ட செயல்பாட்டு நெகிழ்வுத்தன்மை

நெட்வொர்க் இயக்கத் திட்டத்தின்படி தேர்ந்தெடுக்கப்பட்ட ஃபீடர்கள், மின்மாற்றிகள் அல்லது கேபிள் பிரிவுகளை தனிமைப்படுத்த பல மாறுதல் செயல்பாடுகள் ஆபரேட்டர்களை அனுமதிக்கின்றன. இது பராமரிப்பு மற்றும் தவறு மேலாண்மை நடைமுறைகளை எளிதாக்கும்.

மேம்படுத்தப்பட்ட பணியாளர் பாதுகாப்பு

உலோக உறைகள், கிரவுண்டிங் சிஸ்டம்ஸ், இன்டர்லாக், கம்பார்ட்மென்டலைசேஷன் மற்றும் பொருத்தமான ஆர்க்-செயல்திறன் வகைப்பாடுகள் பல அடுக்கு பாதுகாப்புகளை உருவாக்கலாம். இருப்பினும், இந்த அம்சங்கள் உண்மையான தயாரிப்பு சோதனை ஆவணங்களுக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

குறைக்கப்பட்ட விநியோக சிக்கலானது

ஒழுங்காக கட்டமைக்கப்பட்ட RMU ஆனது ஃபீடர் மாறுதல் மற்றும் மின்மாற்றி பாதுகாப்பை ஒரு தரப்படுத்தப்பட்ட தொகுப்பில் ஒருங்கிணைக்க முடியும். இது பல தனித்தனி கூறுகளை அசெம்பிள் செய்வதோடு ஒப்பிடும்போது பொறியியல், போக்குவரத்து, நிறுவல் மற்றும் ஆணையிடுதல் ஆகியவற்றை எளிதாக்கும்.

நவீன உள்கட்டமைப்புக்கு ஏற்றது

அதே அடிப்படை கட்டமைப்பு வழக்கமான பயன்பாட்டு விநியோகம் மற்றும் தொழில்துறை, வணிக, புதுப்பிக்கத்தக்க ஆற்றல், போக்குவரத்து மற்றும் பிற நடுத்தர மின்னழுத்த பயன்பாடுகளை ஆதரிக்கும்.

7. இது பொதுவாக எங்கு பயன்படுத்தப்படுகிறது?

ஏசி மெட்டல்-மூடப்பட்ட ரிங் மெயின் சுவிட்ச் கியர் பரந்த அளவிலான நடுத்தர மின்னழுத்த விநியோக சூழல்களுக்கு ஏற்றது.

• நகர்ப்புற மின் விநியோகம்:சிறிய துணை மின்நிலையங்கள் மற்றும் நிலத்தடி கேபிள் நெட்வொர்க்குகள்.
• தொழில்துறை வசதிகள்:தொழிற்சாலைகள், செயலாக்க ஆலைகள், கிடங்குகள் மற்றும் உற்பத்தித் தளங்கள்.
• வணிக கட்டிடங்கள்:வணிக மையங்கள், அலுவலக வளாகங்கள், ஹோட்டல்கள் மற்றும் பெரிய வணிக வளர்ச்சிகள்.
• பொது உள்கட்டமைப்பு:விமான நிலையங்கள், ரயில்வே வசதிகள், மருத்துவமனைகள், சுரங்கப்பாதைகள் மற்றும் நகராட்சி திட்டங்கள்.
• புதுப்பிக்கத்தக்க ஆற்றல்:சூரிய மற்றும் காற்றாலை மின்சாரம் சேகரிப்பு மற்றும் விநியோக அமைப்புகள்.
• குடியிருப்பு வளர்ச்சிகள்:பெரிய சமூகங்கள் மற்றும் வீட்டுத் திட்டங்களுக்கான நடுத்தர மின்னழுத்த விநியோகம்.
• மின்மாற்றி துணை மின்நிலையங்கள்:உள்வரும் மற்றும் வெளிச்செல்லும் ஊட்டி மேலாண்மை மற்றும் மின்மாற்றி பாதுகாப்பு.

வணிக மற்றும் தொழில்துறை திட்டங்கள் பெரும்பாலும் சிறிய பரிமாணங்கள், நம்பகமான மாறுதல், நேரடியான பராமரிப்பு மற்றும் தெளிவான பாதுகாப்பு ஒருங்கிணைப்பு ஆகியவற்றிற்கு முன்னுரிமை அளிக்கின்றன. புதுப்பிக்கத்தக்க ஆற்றல் திட்டங்கள் தொலைநிலை செயல்பாடு, சுற்றுச்சூழல் எதிர்ப்பு, கண்காணிப்பு மற்றும் ஆட்டோமேஷன் ஆகியவற்றில் கூடுதல் முக்கியத்துவம் கொடுக்கலாம்.

8. ஆர்டர் செய்வதற்கு முன் வாங்குபவர்கள் எதைச் சரிபார்க்க வேண்டும்?

நடுத்தர மின்னழுத்த சுவிட்ச் கியர் வாங்குவது என்பது ஒரு விலை ஒப்பீட்டை விட ஒரு தொழில்நுட்ப முடிவாகும். ஆர்டர் செய்வதற்கு முன், திட்டப் பொறியாளர்கள் மற்றும் கொள்முதல் குழுக்கள் விரிவான தொழில்நுட்ப அட்டவணையைத் தயாரிக்க வேண்டும்.

1. கணினி மின்னழுத்தத்தை உறுதிப்படுத்தவும்.பெயரளவு மற்றும் அதிகபட்ச இயக்க மின்னழுத்த தேவைகளை சரிபார்க்கவும்.
2. சுமை மின்னோட்டத்தை கணக்கிடுங்கள்.உண்மையான இயக்க நிலைமைகளை கருத்தில் கொள்ளாமல் மின்மாற்றி பெயர்ப்பலகையில் இருந்து மதிப்பிடப்பட்ட மின்னோட்டத்தை மட்டும் தேர்ந்தெடுக்க வேண்டாம்.
3. ஷார்ட் சர்க்யூட் அளவைத் தீர்மானிக்கவும்.சுவிட்ச் கியரின் குறுகிய நேர மற்றும் உச்சநிலை தாங்கும் மதிப்பீடுகள் நெட்வொர்க் தவறு கணக்கீட்டிற்கு ஒத்திருக்க வேண்டும்.
4. பாதுகாப்பு முறையை வரையறுக்கவும்.திட்டத்திற்கு சுமை சுவிட்சுகள், வெற்றிட சர்க்யூட் பிரேக்கர்கள், உருகிகள் அல்லது கலவை தேவையா என்பதைத் தீர்மானிக்கவும்.
5. கேபிள் தேவைகளை சரிபார்க்கவும்.கேபிள் வகை, முடித்தல், கடத்தி அளவு மற்றும் கிடைக்கக்கூடிய நிறுவல் இடம் ஆகியவை உறுதிப்படுத்தப்பட வேண்டும்.
6. இன்டர்லாக் தேவைகளை மதிப்பாய்வு செய்யவும்.தேவையான இயக்க வரிசை மற்றும் பாதுகாப்பு தர்க்கத்தை சரிபார்க்கவும்.
7. சுற்றுச்சூழல் நிலைமைகளை உறுதிப்படுத்தவும்.வெப்பநிலை, உயரம், ஈரப்பதம், மாசு நிலை, நில அதிர்வு நிலைமைகள் மற்றும் நிறுவல் சூழல் ஆகியவற்றைக் கவனியுங்கள்.
8. சோதனை ஆவணங்களைக் கோருங்கள்.பொருந்தக்கூடிய வகை-சோதனை அறிக்கைகள், வழக்கமான-சோதனை பதிவுகள், சான்றிதழ்கள், வரைபடங்கள் மற்றும் தொழில்நுட்ப தரவுத்தாள்களைக் கேட்கவும்.
9. பராமரிப்பு அணுகலைச் சரிபார்க்கவும்.ஆபரேட்டர்கள் உபகரணங்களை பாதுகாப்பாக ஆய்வு செய்யலாம், இயக்கலாம், சோதனை செய்யலாம் மற்றும் பராமரிக்க முடியும் என்பதை உறுதிப்படுத்தவும்.
10. எதிர்கால விரிவாக்கத்தை மதிப்பிடுங்கள்.கூடுதல் ஃபீடர்கள் தேவைப்பட்டால், உற்பத்தி செய்வதற்கு முன் மட்டுப்படுத்தல் மற்றும் உதிரி திறன் பற்றி விவாதிக்கவும்.

திட்டத்தின் தொடக்கத்தில் ஒரு தெளிவான தொழில்நுட்ப விவரக்குறிப்பு மேற்கோள் தவறான புரிதல்கள், மறுவடிவமைப்பு வேலைகள், விநியோக தாமதங்கள் மற்றும் கமிஷன் சிக்கல்களை கணிசமாகக் குறைக்கும்.

9. நிறுவல், செயல்பாடு மற்றும் பராமரிப்பு பரிசீலனைகள்

நன்கு வடிவமைக்கப்பட்ட சுவிட்ச் கியர் கூட சரியான நிறுவல் மற்றும் செயல்பாடு தேவைப்படுகிறது. நிறுவல் உற்பத்தியாளரின் அங்கீகரிக்கப்பட்ட வரைபடங்கள் மற்றும் பொருந்தக்கூடிய மின் விதிமுறைகளைப் பின்பற்ற வேண்டும். கேபிள் முடிவின் தரம் மிகவும் முக்கியமானது, ஏனெனில் மோசமான நிறுத்தம் உள்ளூர் மின்சார அழுத்தத்தை உருவாக்கலாம், அதிக வெப்பமடைதல் அல்லது இன்சுலேஷன் தோல்வியை உருவாக்கலாம்.

சக்தியூட்டுவதற்கு முன், திட்டக் குழுக்கள் இயந்திர செயல்பாடு, மின் இணைப்புகள், கிரவுண்டிங் தொடர்ச்சி, கேபிள் இணைப்புகள், பாதுகாப்பு அமைப்புகள், துணை சுற்றுகள், அறிகுறி அமைப்புகள் மற்றும் பிற தொடர்புடைய செயல்பாடுகளை சரிபார்க்க வேண்டும்.

வழக்கமான பராமரிப்பு உற்பத்தியாளரின் அறிவுறுத்தல்கள் மற்றும் உண்மையான இயக்க சூழலின் அடிப்படையில் இருக்க வேண்டும். ஆய்வு இடைவெளிகளில் அதிக மாசுபட்ட இடங்கள், அதிக ஈரப்பதம், அடிக்கடி மாறுதல் அல்லது தேவைப்படும் தொழில்துறை நிலைமைகள் ஆகியவற்றை சரிசெய்தல் தேவைப்படலாம்.

அறிவார்ந்த விநியோக அமைப்புகளுக்கு, விருப்ப கண்காணிப்பு மற்றும் ரிமோட் கண்ட்ரோல் செயல்பாடுகளையும் கருத்தில் கொள்ளலாம். இந்தச் செயல்பாடுகள் செயல்பாட்டுத் தெரிவுநிலையை மேம்படுத்தலாம் மற்றும் தளத்தின் கட்டுப்பாட்டுக் கட்டமைப்புடன் சரியாக ஒருங்கிணைக்கப்படும்போது அசாதாரண நிலைமைகளுக்கு விரைவான பதிலை ஆதரிக்கலாம்.

10. காற்று-இன்சுலேட்டட் மற்றும் கேஸ்-இன்சுலேட்டட் கட்டமைப்புகள்

ரிங் மெயின் சுவிட்ச் கியர் வெவ்வேறு இன்சுலேஷன் தொழில்நுட்பங்களைச் சுற்றி வடிவமைக்கப்படலாம். காற்று-இன்சுலேடட் உள்ளமைவுகள் காற்றை முதன்மையான இன்சுலேடிங் ஊடகமாகப் பயன்படுத்துகின்றன, அதே சமயம் வாயு-இன்சுலேடட் டிசைன்கள் முக்கியமான கூறுகளை மூடிய இன்சுலேடிங் சூழலில் வைக்கின்றன. சில தயாரிப்பு வரம்புகளில் திட-இன்சுலேட்டட் தீர்வுகளும் கிடைக்கின்றன.

உலகளாவிய "சிறந்த" தொழில்நுட்பத்தை விட சிறந்த கட்டமைப்பு திட்ட சூழலைப் பொறுத்தது. வாங்குபவர்கள் இடம், பராமரிப்புத் தத்துவம், சுற்றுச்சூழல் தேவைகள், வாழ்க்கைச் சுழற்சி பரிசீலனைகள், உள்ளூர் விதிமுறைகள் மற்றும் உற்பத்தியாளரின் கிடைக்கும் சோதனை ஆதாரங்களை மதிப்பீடு செய்ய வேண்டும்.

11. அடிக்கடி கேட்கப்படும் கேள்விகள்

ஏசி மெட்டல்-மூடப்பட்ட ரிங் மெயின் சுவிட்ச் கியர் என்றால் என்ன?

இது ஒரு நடுத்தர மின்னழுத்த சுவிட்ச் கியர் அசெம்பிளி ஆகும், இது ஒரு உலோக வீட்டுவசதிக்குள் இணைக்கப்பட்டுள்ளது மற்றும் முதன்மையாக ரிங் அல்லது ரேடியல் பவர் நெட்வொர்க்குகளுக்குள் மாறுதல், தனிமைப்படுத்துதல், பாதுகாப்பு மற்றும் விநியோகத்திற்காக வடிவமைக்கப்பட்டுள்ளது.

ரிங் மெயின் சுவிட்ச் கியருடன் பொதுவாக என்ன மின்னழுத்த வரம்பு தொடர்புடையது?

பல வணிக RMU தயாரிப்புகள் 11 kV, 12 kV அல்லது 24 kV அமைப்புகள் போன்ற நடுத்தர மின்னழுத்த நெட்வொர்க்குகளுக்காக வடிவமைக்கப்பட்டுள்ளன, மற்ற கட்டமைப்புகள் கூடுதல் மின்னழுத்த வகுப்புகளை உள்ளடக்கும். சரியான மதிப்பீடு எப்போதும் திட்ட நெட்வொர்க்குடன் பொருந்த வேண்டும்.

ரிங் மெயின் யூனிட் மின் தடைகளைத் தடுக்குமா?

எந்த உபகரணமும் ஒவ்வொரு செயலிழப்புகளையும் அகற்ற முடியாது. எவ்வாறாயினும், ஒரு வளைய ஏற்பாடு, தவறான பிரிவை தனிமைப்படுத்த அனுமதிப்பதன் மூலம் விநியோக தொடர்ச்சியை மேம்படுத்த முடியும், அதே நேரத்தில் ஆரோக்கியமான பிரிவுகள் மாற்று விநியோக பாதையின் மூலம் ஆற்றலுடன் இருக்கும்.

சுமை சுவிட்சுக்கும் சர்க்யூட் பிரேக்கருக்கும் என்ன வித்தியாசம்?

சுமை சுவிட்ச் முதன்மையாக அதன் குறிப்பிட்ட திறனுக்குள் சாதாரண சுமை மின்னோட்டத்தை மாற்றும் நோக்கம் கொண்டது. ஒரு சர்க்யூட் பிரேக்கர் தவறான மின்னோட்டங்களை குறுக்கிடவும், அதன் மதிப்பிடப்பட்ட செயல்திறனுக்குள் சாதாரண மாறுதல் கடமைகளை செய்யவும் வடிவமைக்கப்பட்டுள்ளது. பாதுகாப்பு திட்டம் எந்த சாதனம் பொருத்தமானது என்பதை தீர்மானிக்க வேண்டும்.

IEC 62271-200 ஏன் முக்கியமானது?

IEC 62271-200 ஆனது 1 kV க்கு மேல் மற்றும் 52 kV வரை உள்ள மின்னழுத்தங்களுக்கான AC உலோக-மூடப்பட்ட ஸ்விட்ச்கியர் மற்றும் கன்ட்ரோல் கியருக்கான தேவைகளைக் குறிப்பிடுகிறது. பொருந்தக்கூடிய உபகரணங்களின் கட்டுமானம், சோதனை மற்றும் செயல்திறன் ஆகியவற்றை மதிப்பிடுவதற்கு இது ஒரு முக்கியமான குறிப்பை வழங்குகிறது.

ரிங் மெயின் சுவிட்ச் கியரை வெளியில் பயன்படுத்தலாமா?

ஆம், வெளிப்புற பதிப்புகள் பொருத்தமான உறை பாதுகாப்பு மற்றும் சுற்றுச்சூழல் எதிர்ப்புடன் வடிவமைக்கப்படலாம். இருப்பினும், வெளிப்புற நிறுவலுக்கு ஈரப்பதம், வெப்பநிலை, தூசி, அரிப்பு, சூரிய வெளிப்பாடு மற்றும் தள நிலைமைகள் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.

உற்பத்தியாளரிடம் வாங்குபவர் என்ன ஆவணங்களைக் கோர வேண்டும்?

திட்டத்தைப் பொறுத்து, பயனுள்ள ஆவணங்களில் தொழில்நுட்ப தரவுத்தாள், ஒற்றை வரி வரைபடம், பொது ஏற்பாடு வரைதல், வயரிங் வரைபடம், வகை-சோதனை ஆவணங்கள், வழக்கமான-சோதனை பதிவுகள், நிறுவல் கையேடு, செயல்பாட்டு கையேடு மற்றும் பொருந்தக்கூடிய சான்றிதழ்கள் ஆகியவை அடங்கும்.

சரியான ரிங் மெயின் சுவிட்ச் கியரை எவ்வாறு தேர்வு செய்வது?

நெட்வொர்க் மின்னழுத்தம், தொடர்ச்சியான மின்னோட்டம், தவறு நிலை, பாதுகாப்பு தத்துவம், கேபிள் உள்ளமைவு, காப்பு தேவைகள், சுற்றுச்சூழல் நிலைமைகள், நிறுவல் இடம், பாதுகாப்பு தேவைகள் மற்றும் பொருந்தக்கூடிய தரநிலைகளுடன் தொடங்கவும். இந்த அளவுருக்கள் உற்பத்தியாளரின் சோதனை செய்யப்பட்ட தயாரிப்பு உள்ளமைவுடன் பொருந்த வேண்டும்.

12. முடிவு

நவீன நடுத்தர மின்னழுத்த விநியோகத்தில் ஏசி மெட்டல்-மூடப்பட்ட ரிங் மெயின் சுவிட்ச்கியர் முக்கிய பங்கு வகிக்கிறது, ஏனெனில் இது ஒரு ஒருங்கிணைந்த அசெம்பிளியில் கச்சிதமான கட்டுமானம், கட்டுப்படுத்தப்பட்ட மாறுதல், தவறான தனிமைப்படுத்தல், தரையிறக்கம் மற்றும் பாதுகாப்பு செயல்பாடுகளை ஒருங்கிணைக்கிறது. விநியோகத்தின் தொடர்ச்சி, வரையறுக்கப்பட்ட நிறுவல் இடம், செயல்பாட்டு பாதுகாப்பு மற்றும் எளிமைப்படுத்தப்பட்ட விநியோக கட்டமைப்பு ஆகியவை முக்கியமான நெட்வொர்க்குகளில் அதன் மதிப்பு குறிப்பாகத் தெளிவாகத் தெரிகிறது.

பொறியாளர்கள் மற்றும் கொள்முதல் குழுக்களுக்கு, மதிப்பிடப்பட்ட மின்னோட்டம் அல்லது கேபினட் அளவு போன்ற ஒரு விவரக்குறிப்பில் கவனம் செலுத்துவதற்குப் பதிலாக முழுமையான மின் அமைப்பின்படி உபகரணங்களைத் தேர்ந்தெடுப்பது மிகவும் நம்பகமான அணுகுமுறையாகும். மின்னழுத்த நிலை, தவறான மின்னோட்டம், காப்பு ஒருங்கிணைப்பு, பாதுகாப்பு உத்தி, சுற்றுச்சூழல் நிலைமைகள், உள் வளைவு செயல்திறன், கேபிள் ஏற்பாடு, இன்டர்லாக், சோதனை மற்றும் எதிர்கால விரிவாக்கம் அனைத்தையும் ஒன்றாகக் கருத்தில் கொள்ள வேண்டும்.

Zhejiang Deyan Electric Co., Ltd.தொழில்ரீதியாக கட்டமைக்கப்பட்ட மின் உபகரணங்கள் மற்றும் திட்ட-சார்ந்த தொழில்நுட்ப தீர்வுகளுடன் நடுத்தர மின்னழுத்த மின் விநியோக திட்டங்களை ஆதரிக்க முடியும். நகர்ப்புற விநியோகம், தொழில்துறை மின்சாரம், வணிக உள்கட்டமைப்பு அல்லது புதுப்பிக்கத்தக்க-ஆற்றல் பயன்பாடுகளை உள்ளடக்கியதாக இருந்தாலும், சரியாக பொருந்திய சுவிட்ச் கியர் உள்ளமைவைத் தேர்ந்தெடுப்பது பாதுகாப்பான மற்றும் நம்பகமான செயல்பாட்டிற்கான அடித்தளமாகும்.

உங்கள் திட்டத்திற்கு பொருத்தமான ஏசி மெட்டல்-மூடப்பட்ட ரிங் மெயின் சுவிட்ச் கியர் தீர்வு வேண்டுமா?உங்கள் மின்னழுத்த நிலை, மதிப்பிடப்பட்ட மின்னோட்டம், ஷார்ட் சர்க்யூட் தேவை, நிறுவல் சூழல் மற்றும் பிணைய கட்டமைப்புZhejiang Deyan Electric Co., Ltd.பொருத்தமான தொழில்நுட்ப தீர்வு பற்றி விவாதிக்க. தயாரிப்பு விவரக்குறிப்புகள், திட்ட ஆலோசனை மற்றும் தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு,எங்களை தொடர்பு கொள்ளவும்நம்பகமான நடுத்தர மின்னழுத்த விநியோக அமைப்பை உருவாக்க எங்கள் குழு உங்களுக்கு உதவட்டும்.
