சுவிட்ச்கியர் என்றால் என்ன? செயல்பாடு மற்றும் வகைகள்

பெரும்பாலான நேரங்களில், மின்சாரத்தின் பின்னால் உள்ள கண்ணுக்கு தெரியாத அமைப்புகளைப் பற்றி மக்கள் சிந்திக்க மாட்டார்கள். நீங்கள் ஒரு சுவிட்சை புரட்டினால், விளக்குகள் வேலை செய்யும், எளிமையானது. ஆனால் பின்னணியில் மறைத்து, ஆபத்தான எதுவும் நடக்கவில்லை என்பதை உறுதிப்படுத்தும் சாதனங்கள் உள்ளன. அந்த விஷயம், அல்லது அந்த பொருட்களின் தொகுப்பு, சுவிட்ச் கியர் என்று அழைக்கப்படுகிறது. இப்போது, ​​​​சுவிட்ச் கியர் என்றால் என்ன என்று நீங்கள் பத்து வெவ்வேறு நபர்களிடம் கேட்டால், பெரும்பாலான வாய்ப்புகள் உங்களுக்கு நேரான பதிலை அளிக்காது. சிலர் "இது பிரேக்கர் பாக்ஸ்" என்று கூறலாம், மற்றவர்கள் தோள்களை குலுக்கலாம். ஆனால் உண்மை என்னவென்றால், உங்கள் வீட்டிலிருந்து மாபெரும் மின் உற்பத்தி நிலையம் வரை எல்லா இடங்களிலும் சுவிட்ச் கியர் உள்ளது. இது மின்சாரத்திற்கான மெய்க்காப்பாளர் போன்றது.

சுவிட்ச்கியர் என்றால் என்ன?

எனவே, அதை மிகவும் எளிமையாக்குவோம். சுவிட்ச்கியர் என்பது சர்க்யூட்களைக் கவனிக்கும் மின் சாதனங்களின் தொகுப்பாகும். இது சுவிட்சுகள், பிரேக்கர்கள், உருகிகள், தனிமைப்படுத்திகள், ரிலேக்கள். அவர்கள் அனைவரும் இந்த குடையின் கீழ் வருகிறார்கள். ஒரு அமைப்பில் ஏதேனும் தவறு நடந்தால், அது ஒரு கேட் கீப்பரைப் போல செயல்பட்டு பிரச்சனை பரவாமல் தடுக்கிறது. அதனால்தான், ஒரு வரியில் சுவிட்ச் கியர் என்றால் என்ன என்று நீங்கள் கேட்டால், நீங்கள் கூறலாம்: இது மின்சார சக்தியின் பாதுகாப்பு கவசம்.

மக்கள் சில நேரங்களில் மின் சுவிட்ச் கியர் என்றால் என்ன என்ற சொற்றொடரைப் பயன்படுத்துகிறார்கள், ஆனால் அது ஒரே பொருளைக் குறிக்கிறது. அடித்தளத்திலோ அல்லது துணை மின்நிலையத்திலோ அந்த சாம்பல் கேபினட்களை நீங்கள் பார்த்திருந்தால், அது மின் சுவிட்ச் கியர். அவற்றின் உள்ளே மின்சாரம் பாதுகாப்பாக பயன்படுத்தக்கூடிய பாகங்கள் உள்ளன. வீட்டில், அது சிறியது. ஒரு மருத்துவமனை அல்லது தொழிற்சாலையில், அது மிகப்பெரியது. ஆனால் இது அனைத்தும் ஒரே யோசனையின் கீழ் உள்ளது.

நீங்கள் இரண்டு வார்த்தைகளை பிரிக்க முடியாது- சுவிட்ச் கியர் மற்றும் பாதுகாப்பு. அவை கைகோர்த்து செல்கின்றன. சுவிட்ச் கியர் முதலில் இருப்பதற்கு பாதுகாப்பு தான் காரணம். அதிக சுமை அல்லது தவறு இருந்தால், பாதுகாப்பு உடனடியாக தொடங்கும். ஒரு கட்டிடத்தில் நெருப்புக் கதவுகளைப் பற்றி யோசித்துப் பாருங்கள்: ஒரு பகுதியில் புகை அல்லது தீப்பிழம்புகள் இருக்கலாம், ஆனால் கதவுகள் அது பரவுவதை நிறுத்துகின்றன. சுவிட்ச்கியர் அப்படித்தான், வெறும் மின்சாரத்துடன்.

சுவிட்ச்கியர் செயல்பாடு விளக்கப்பட்டது

பாதுகாப்பான மற்றும் திறமையான மின் விநியோகத்தை உறுதி செய்வதன் மூலம் ஒவ்வொரு மின் அமைப்பிலும் சுவிட்ச்கியர் முக்கிய பங்கு வகிக்கிறது. மின்சாரத்தை நிர்வகிப்பதே இதன் முதன்மை நோக்கமாகும், இதனால் அது தடைகள் அல்லது ஆபத்துகள் இல்லாமல் நம்பகத்தன்மையுடன் பாயும். கட்டுப்பாடு, பாதுகாப்பு மற்றும் தனிமைப்படுத்தல் ஆகியவற்றை இணைப்பதன் மூலம், சுவிட்ச் கியர் குடியிருப்பு, வணிக மற்றும் தொழில்துறை அமைப்புகளில் சுமூகமான செயல்பாடுகளை பராமரிக்கும் போது உபகரணங்கள் மற்றும் மக்களை பாதுகாப்பாக வைத்திருக்கிறது.

1. சக்தி ஓட்டத்தின் கட்டுப்பாடு

சுவிட்ச் கியரின் முதல் மற்றும் மிகவும் புலப்படும் பங்கு சக்தி ஓட்டத்தை கட்டுப்படுத்துவதாகும். ஆபரேட்டர்கள் சுற்றுகளை பாதுகாப்பாக ஆன் மற்றும் ஆஃப் செய்ய அனுமதிக்கிறது, தேவைப்படும் போது மட்டுமே மின்சாரம் பாய்வதை உறுதி செய்கிறது. இந்த கட்டுப்பாடு வழக்கமான செயல்பாடுகள் மற்றும் அவசரகால சூழ்நிலைகள் இரண்டிலும் முக்கியமானது, செயல்திறன் மற்றும் மென்மையான கணினி செயல்திறனை பராமரிக்க உதவுகிறது.

2. தவறுகளுக்கு எதிரான பாதுகாப்பு

ஸ்விட்ச்கியர் அதிக சுமைகள் அல்லது குறுகிய சுற்றுகள் போன்ற தவறுகளின் போது சுற்றுகளை துண்டிப்பதன் மூலம் பாதுகாப்பை வழங்குகிறது. இது உபகரணங்கள் சேதமடைவதைத் தடுக்கிறது மற்றும் தீ அல்லது அதிர்ச்சி அபாயங்களைக் குறைக்கிறது. சர்க்யூட் பிரேக்கர்கள் மற்றும் ரிலேக்கள் போன்ற பாதுகாப்பு சாதனங்கள் உடனடியாக செயல்படுகின்றன, எதிர்பாராத சிக்கல்கள் ஏற்பட்டாலும் மின்சார அமைப்பு பாதுகாப்பாகவும் செயல்படுவதையும் உறுதி செய்கிறது.

3. பராமரிப்புக்காக தனிமைப்படுத்தல்

மற்றொரு முக்கியமான செயல்பாடு தனிமைப்படுத்தல். சுவிட்ச்கியர் மின்சார அமைப்பின் சில பிரிவுகளை பாதுகாப்பாக துண்டிக்க அனுமதிக்கிறது, எனவே பொறியாளர்கள் நேரடி கம்பிகளுடன் தொடர்பு இல்லாமல் ஆய்வுகள், சோதனைகள் அல்லது பழுதுபார்ப்புகளை மேற்கொள்ளலாம். இந்த தனிமைப்படுத்தல் தொழிலாளர்களுக்கான பாதுகாப்பையும் மற்ற அமைப்புகளுக்கு குறைந்தபட்ச இடையூறுகளையும் உறுதி செய்கிறது.

4. மின் பாதுகாப்பின் முதுகெலும்பு

ஒன்றாக, கட்டுப்பாடு, பாதுகாப்பு மற்றும் தனிமைப்படுத்தல் ஆகியவை மின் பாதுகாப்பின் முதுகெலும்பாக அமைகின்றன. சுவிட்ச் கியர் இல்லாமல், நம்பகமான மின் விநியோகம் சாத்தியமில்லை. இந்தச் செயல்பாடுகள் அமைப்புகளை நிலையாக வைத்திருக்கின்றன, அபாயங்களைக் குறைக்கின்றன, மேலும் ஆபத்தில்லாமல் பராமரிப்பதை உறுதிசெய்து, சுவிட்ச் கியரை எந்த மின் வலையமைப்பின் முக்கிய பகுதியாக ஆக்குகிறது.

சுவிட்ச்கியர் எடுத்துக்காட்டுகள்

எண்ணற்ற சுவிட்ச் கியர் எடுத்துக்காட்டுகள் உள்ளன. உங்கள் வீட்டில் உடைக்கும் பெட்டியா? அது ஒன்று. ஷாப்பிங் சென்டருக்குள் பெரிய பேனல்? மற்றொன்று. தொழில்களில், நீங்கள் நடுத்தர மின்னழுத்த சுவிட்ச் கியர்களைக் காணலாம். டிரான்ஸ்மிஷன் பக்கத்தில், இன்னும் பெரிய கியர். எடுத்துக்காட்டுகள் மாறுகின்றன, ஆனால் கொள்கை எப்போதும் ஒரே மாதிரியாக இருக்கும்.

சுவிட்ச் கியர் வகைகள்

இப்போது, ​​சுவிட்ச் கியர் பல வடிவங்களில் வருகிறது. ஒரு அளவு அனைவருக்கும் பொருந்தாது. சுவிட்ச் கியர் வகைகள் பெரும்பாலும் மின்னழுத்தம் மற்றும் அவை எங்கு பயன்படுத்தப்படுகின்றன என்பதைப் பொறுத்தது. ஒவ்வொரு வகைக்கும் சில தனித்துவமான அம்சங்கள் உள்ளன, அவை ஒன்று அல்லது மற்றொரு பயன்பாட்டிற்கு ஏற்றதாக இருக்கும்.

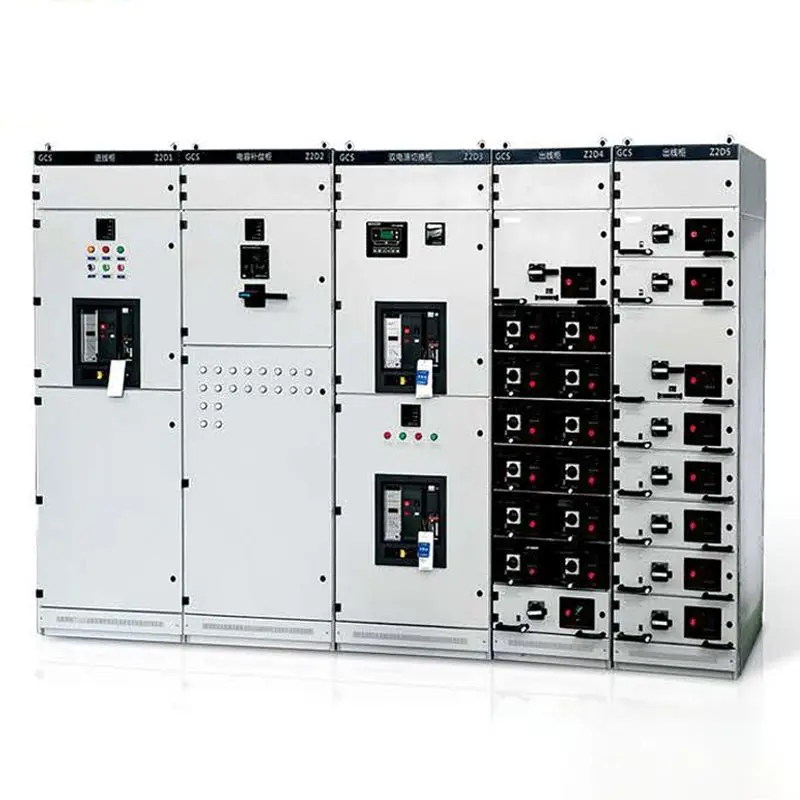

குறைந்த மின்னழுத்த சுவிட்ச்கியர்

மிகவும் பொதுவானது குறைந்த மின்னழுத்த சுவிட்ச் கியர் ஆகும். 400 வோல்ட் வரை எதுவும் இங்கே பொருந்துகிறது. வீடுகள், அலுவலகங்கள், சிறிய கடைகள் - நீங்கள் அதை பெயரிடுங்கள். இது அன்றாட வாழ்க்கையைப் பாதுகாக்கும் கியர். சர்க்யூட் பிரேக்கர்கள், உருகிகள் மற்றும் ரிலேக்கள் இந்த அலகுகளில் நிரம்பியுள்ளன. பிரேக்கர் பயணங்கள் வரை நீங்கள் அவர்களைப் பற்றி சிந்திக்காமல் இருக்கலாம், ஆனால் அவர்கள் எப்போதும் அமைதியாக வேலை செய்கிறார்கள்.

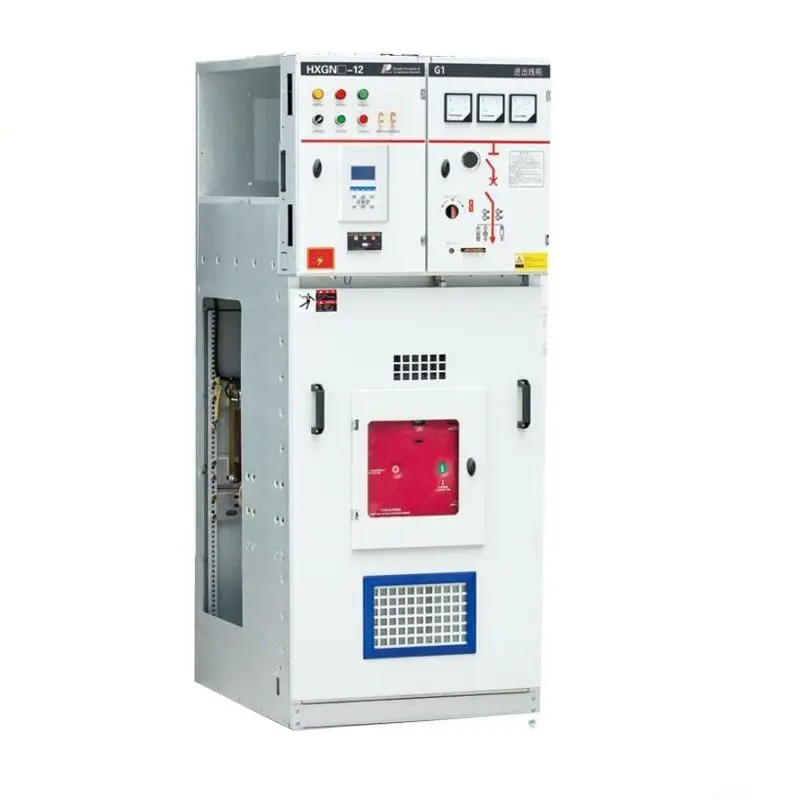

நடுத்தர மின்னழுத்த சுவிட்ச்கியர்

அடுத்தது நடுத்தர மின்னழுத்த சுவிட்ச் கியர். இது 1 kV முதல் 35 kV வரை இருக்கும். ஆயிரக்கணக்கான வீடுகளுக்கு மின்சாரம் விநியோகிக்கும் தொழிற்சாலைகள், மருத்துவமனைகள், துணை மின்நிலையங்களில் நீங்கள் அதைக் காணலாம். நடுத்தர மின்னழுத்த கியர் அதிக சுமைகளைக் கையாளும் வகையில் கட்டப்பட்டுள்ளது. அறுவைசிகிச்சை அரங்கைப் போலவே நிலைத்தன்மை முக்கியமானதாக இருக்கும்போது, ​​இந்த கியர் மின்சாரம் பாதுகாப்பாகவும் நிலையானதாகவும் இருப்பதை உறுதி செய்கிறது.

உயர் மின்னழுத்த சுவிட்ச்கியர்

பின்னர் உங்களிடம் உயர் மின்னழுத்த கியர் உள்ளது. இதுதான் பெரிய விஷயம். டிரான்ஸ்மிஷன் லைன்களில் அமர்ந்து முழுப் பகுதிகளையும் இணைக்கும் வகை. இங்கே தவறுகள் ஆபத்தானவை மற்றும் விலை உயர்ந்தவை. அதனால்தான் உயர் மின்னழுத்த சுவிட்ச் கியர் தீவிர காப்பு மற்றும் மிக விரைவான பாதுகாப்பு நடவடிக்கைகளுடன் வடிவமைக்கப்பட்டுள்ளது. அதே கொள்கை, பெரிய அளவில்.

உட்புற vs வெளிப்புற

அவை நிறுவப்பட்ட இடத்தின் அடிப்படையில் சுவிட்ச் கியர் வகைகளும் உள்ளன. உட்புற அலகுகள் வானிலையிலிருந்து விலகி கட்டிடங்களுக்குள் பாதுகாப்பாக வைக்கப்படுகின்றன. வெளிப்புற அலகுகள் கரடுமுரடானவை, பெரும்பாலும் துணை மின்நிலையங்களில், மழை, தூசி மற்றும் வெப்பத்தைத் தக்கவைக்க கட்டப்பட்டுள்ளன.

காற்று, எரிவாயு, எண்ணெய் இன்சுலேட்டட்

இறுதியாக, அவற்றை தொகுக்க மற்றொரு வழி காப்பு மூலம். காற்று-இன்சுலேட்டட் சுவிட்ச் கியர் மலிவானது மற்றும் பரவலாகப் பயன்படுத்தப்படுகிறது. எரிவாயு-இன்சுலேடட், பெரும்பாலும் SF6 உடன், இடம் இறுக்கமாக இருக்கும் இடத்தில் கச்சிதமாகவும் நம்பகமானதாகவும் இருக்கும். ஆயில்-இன்சுலேடட் கியர் பழையது ஆனால் இன்னும் சில நெட்வொர்க்குகளில் உள்ளது. மூன்றும் தேவைக்கேற்ப செல்லுபடியாகும்.

முடிவுரை

எனவே, சுவிட்ச் கியர் என்றால் என்ன? இது மின்சாரத்தைப் பாதுகாப்பாகவும், கட்டுப்படுத்தப்பட்டதாகவும், நம்பகமானதாகவும் வைத்திருக்கும் சாதனங்களின் தொகுப்பாகும். வீடுகளில் குறைந்த மின்னழுத்த சுவிட்ச் கியர் முதல் தொழில்களில் நடுத்தர மின்னழுத்த சுவிட்ச் கியர் வரை, டிரான்ஸ்மிஷன் சிஸ்டம் வரை அனைத்து வழிகளிலும் பங்கு ஒன்றுதான். சுவிட்ச் கியர் செயல்பாடு கட்டுப்படுத்துதல், பாதுகாத்தல் மற்றும் தனிமைப்படுத்துதல் ஆகும். சுவிட்ச் கியரின் செயல்பாட்டுக் கொள்கை எளிமையானது ஆனால் பயனுள்ளது: தவறைக் கண்டறிந்து, பிரேக்கரை சமிக்ஞை செய்யுங்கள், அதை துண்டித்து, மீதமுள்ளவற்றைப் பாதுகாக்கவும். சுவிட்ச் கியர் கூறுகள், பிரேக்கர்கள், ரிலேக்கள், உருகிகள், தனிமைப்படுத்திகள் ஆகியவற்றைப் பாருங்கள், ஒவ்வொன்றும் எவ்வாறு ஒரு பங்கை வகிக்கிறது என்பதை நீங்கள் காண்பீர்கள். அவை இல்லாமல், மின் அமைப்புகள் பாதுகாப்பற்றதாக இருக்காது, அவை இயங்க இயலாது.
