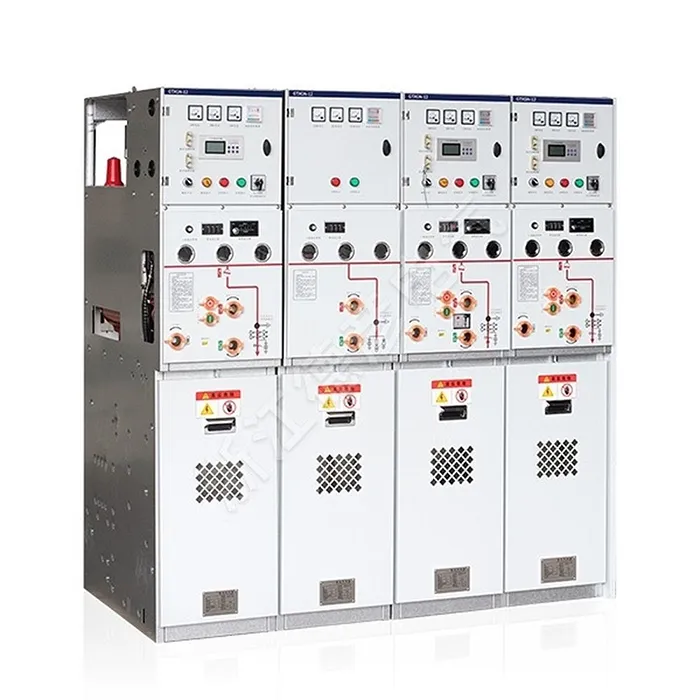

ஏசி மெட்டல்-இன்சுலேட்டட் ரிங் மெயின் ஸ்விட்ச்கியர்

Deyan Electric என்பது ஒருங்கிணைந்த R&D, உற்பத்தி மற்றும் சேவையுடன் கூடிய ஒரு தொழில்முறை தொழில்துறை மின் சப்ளையர் ஆகும். AC மெட்டல்-இன்சுலேட்டட் ரிங் மெயின் ஸ்விட்ச்கியர் என்பது நம்பகமான 10-12kV இரண்டாம் நிலை மின் விநியோகத்திற்கான ஒரு சிறிய, காற்று-இன்சுலேட்டட் அலகு ஆகும். ரிங் முக்கிய அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இது பாதுகாப்பான சுமை மாறுதல், தவறு தனிமைப்படுத்தல் மற்றும் தொடர்ச்சியான மின்சாரம் ஆகியவற்றை உறுதி செய்கிறது. அதன் வலுவான, மட்டு வடிவமைப்பு எளிதான பராமரிப்பை வழங்குகிறது மற்றும் நம்பகமான மற்றும் செலவு குறைந்த நெட்வொர்க் செயல்திறன் தேவைப்படும் நகர்ப்புற கட்டங்கள், தொழில்துறை தோட்டங்கள் மற்றும் வணிக வளாகங்களுக்கு மிகவும் பொருத்தமானது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஏசி மெட்டல்-இன்சுலேட்டட் ரிங் மெயின் ஸ்விட்ச்கியர் என்பது முழுமையாக காப்பிடப்பட்ட, சீல் செய்யப்பட்ட மற்றும் பராமரிப்பு இல்லாத தீர்வாகும். இந்த அலகு அனைத்து நேரடி பாகங்களையும் ஒரு ஒற்றை எபோக்சி-வார்ப்படத் தொகுதியாக ஒருங்கிணைக்கிறது, கடுமையான சூழல்களுக்கு மொத்த நோய் எதிர்ப்பு சக்தியை உறுதி செய்கிறது. நம்பகமான ரிங் மெயின் யூனிட் நகர்ப்புற கட்டங்கள் முதல் சுரங்கங்கள் மற்றும் விமான நிலையங்கள் போன்ற கோரும் தளங்கள் வரை பல்வேறு பயன்பாடுகளுக்கு ஏற்றதாக உள்ளது. அதன் கச்சிதமான மற்றும் பாதுகாப்பான வடிவமைப்புடன், இந்த திட-இன்சுலேட்டட் சுவிட்ச் கியர் செயல்பாட்டு நம்பகத்தன்மை மற்றும் பாதுகாப்பிற்கு உத்தரவாதம் அளிக்கிறது.

தயாரிப்பு அளவுரு (விவரக்குறிப்பு)

திட்டம்	அலகு	அளவுருக்கள்
வழக்கமான
மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி	12
மதிப்பிடப்பட்ட அதிர்வெண்	ஹெர்ட்ஸ்	50
மின்னழுத்தத்தைத் தாங்கும் ஆற்றல் அதிர்வெண்	kV/min	42/48
மின்னல் உந்துவிசை மின்னழுத்தம்	கே.வி	75/85
ஆர்க் கால அளவு	S	≥0.5
கூறுகளுக்கான ஐபி மதிப்பீடு (மீட்டரிங் கேபினெட்கள் தவிர)		IP67
அடைப்பு பாதுகாப்பு மதிப்பீடு		IP4X
கம்பார்ட்மெண்ட் பாதுகாப்பு மதிப்பீடு		IP2X
இயக்க பவர் சப்ளை மின்னழுத்தம்	V	DC24, 48, 110, 220
இயக்க பவர் சப்ளை மின்னழுத்தம்	V	AC110, 220
பஸ்பார் அமைப்பு
மதிப்பிடப்பட்ட மின்னோட்டம்	A	630(1250)
மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும்	kA/s	20/4(25/4)
மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும்	kA	50(63)
மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும்	kA	50
சுவிட்ச் யூனிட்
மதிப்பிடப்பட்ட மின்னோட்டம்	A	630
மதிப்பிடப்பட்ட ஷார்ட்-சர்க்யூட் க்ளோசிங் கரண்ட்	கே.ஏ	50
மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும்	KA/S	20/4
சுமை சுவிட்ச் இயந்திர வாழ்க்கை	இரண்டாவது
சுமை சுவிட்சுகளின் மின் வாழ்க்கை	இரண்டாவது	E3
பகுதி வெளியேற்றம்	பிசி	≤5
சர்க்யூட் பிரேக்கர் அலகு
மதிப்பிடப்பட்ட மின்னோட்டம்	A	630(1250)
மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட்	கே.ஏ	20(25)

திட்டம்	அலகு	அளவுருக்கள்
மதிப்பிடப்பட்ட ஷார்ட்-சர்க்யூட் க்ளோசிங் கரண்ட்	kA	50(63)
மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும்	kA/S	20/4(25/4)
சர்க்யூட் பிரேக்கர்களின் இயந்திர வாழ்க்கை	இரண்டாவது	20000
சர்க்யூட் பிரேக்கர்களின் சேவை வாழ்க்கை	இரண்டாவது	E2
மதிப்பிடப்பட்ட செயல்பாட்டு வரிசை		0-0.3s-CO-180s-CO
பகுதி வெளியேற்றம்	பிசி	≤5
லோட் ஸ்விட்ச்-ஃப்யூஸ் காம்பினேஷன் எலக்ட்ரிக்கல் யூனிட்
மதிப்பிடப்பட்ட மின்னோட்டம் (அதிகபட்சம்)	A	200
மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட்	kA	31.5
மதிப்பிடப்பட்ட மின்னோட்டம் (அதிகபட்சம்)	கே.ஏ	80
பகுதி வெளியேற்றம்	பிசி	3150
சுவிட்சைத் துண்டிக்கவும்
மதிப்பிடப்பட்ட மின்னோட்டம்	A	630/1250
மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும்	கே.ஏ	20/25
மதிப்பிடப்பட்ட குறுகிய கால காலம்	S	4
மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும்	kA	50/63
இயந்திர வாழ்க்கை	இரண்டாவது	3000
கிரவுண்டிங் ஸ்விட்ச்
மதிப்பிடப்பட்ட மின்னோட்டம்	A	630/1250
மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும்	K	20/25
மதிப்பிடப்பட்ட குறுகிய கால காலம்	S	4
மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும்	k	50/63
மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் க்ளோசிங் கரண்ட் (உச்சம்)	கே.ஏ	50
மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் க்ளோசிங் தற்போதைய சுழற்சிகள்	இரண்டாவது	2
இயந்திர வாழ்க்கை	இரண்டாவது	3000

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

விண்ணப்ப தளங்கள்

மேம்படுத்தப்பட்ட பாதுகாப்பு மற்றும் சுற்றுச்சூழல் நட்புக்கான திடமான காப்பு

சிறிய & விண்வெளி சேமிப்பு வடிவமைப்பு

பாதகமான சூழ்நிலைகளில் மிகவும் நம்பகமானது

பராமரிப்பு இல்லாத செயல்பாடு

நெகிழ்வான & விரிவாக்கக்கூடிய கட்டமைப்பு

◇ சிறிய இரண்டாம் துணை மின்நிலையங்கள்

◇ சிறு தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள்

◇ காற்றாலை மின் நிலையங்கள்

◇ ஹோட்டல்கள், வணிக வளாகங்கள், அலுவலக கட்டிடங்கள், வணிக மையங்கள் போன்றவை.

◇ C- சுமை சுவிட்ச் அலகு

◇ டி-டைரக்ட் கேபிள் இணைப்பு அலகு

◇ கிரவுண்டிங் சுவிட்சுடன் நேரடி கேபிள் இணைப்பு அலகு

◇ F- சுவிட்ச்-ஃப்யூஸ் சேர்க்கை அலகு

◇ V- வெற்றிட சர்க்யூட் பிரேக்கர் அலகு

AC Metal-Insulated Ring Main Switchgear
