உயர் மின்னழுத்த கேபிள் கிளை பெட்டி (வெளிப்புற மாறுதல் நிலையம்)

Deyan Electric என்பது ஒருங்கிணைந்த R&D, உற்பத்தி மற்றும் சேவையுடன் கூடிய ஒரு தொழில்முறை தொழில்துறை மின் சப்ளையர் ஆகும். உயர் மின்னழுத்த கேபிள் கிளை பெட்டி (அவுட்டோர் ஸ்விட்சிங் ஸ்டேஷன்) என்பது 6-35kV விநியோக நெட்வொர்க்குகளுக்கான ஒரு சிறிய, வானிலை எதிர்ப்பு வெளிப்புற மாறுதல் நிலையமாகும். இது பாதுகாப்பான கேபிள் கிளைகளை செயல்படுத்துகிறது, முழுமையாக தனிமைப்படுத்தப்பட்ட செருகுநிரல் இணைப்பிகள் மூலம் இணைப்பு மற்றும் தனிமைப்படுத்தல், புலப்படும் துண்டிப்பு புள்ளிகள் மற்றும் நம்பகமான தரையிறக்கம் ஆகியவற்றைக் கொண்டுள்ளது. இந்த இடத்தைச் சேமிக்கும் தீர்வு கட்ட விரிவாக்கம் மற்றும் பராமரிப்பை எளிதாக்குகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

உயர் மின்னழுத்த கேபிள் கிளை பெட்டி (வெளிப்புற மாறுதல் நிலையம்) என்பது 6-35kV விநியோக நெட்வொர்க்குகளுக்கான ஒரு சிறிய, வானிலை எதிர்ப்பு வெளிப்புற மாறுதல் நிலையமாகும், இது சர்வதேச தரநிலை தொழில்நுட்பங்களை உள்ளடக்கிய மேம்பட்ட எரிவாயு-இன்சுலேட்டட் வெளிப்புற வளைய பிரதான அலகு ஆகும். உயர் மின்னழுத்த கேபிள் கிளை பெட்டிகள் 12/24kV விநியோக நெட்வொர்க்குகளுக்காக வடிவமைக்கப்பட்டுள்ளன, இது முற்றிலும் சீல் செய்யப்பட்ட SF6 இன்சுலேஷன், மட்டு கட்டுமானம் மற்றும் கடுமையான சூழல்களுக்கு ஏற்ற பராமரிப்பு-இல்லாத செயல்பாடு ஆகியவற்றைக் கொண்டுள்ளது. விரிவாக்கக்கூடிய தன்னியக்க செயல்பாடுகளை ஆதரிக்கிறது, இது தொழில்துறை பூங்காக்கள், நகர்ப்புறங்கள் மற்றும் வணிக மையங்களில் நம்பகமான மின் விநியோகத்தை செயல்படுத்துகிறது, அதே நேரத்தில் கட்ட நுண்ணறிவை எளிதாக்குகிறது.

தயாரிப்பு அளவுரு (விவரக்குறிப்பு)

திட்டத்தின் பெயர்			அலகு	ஏற்ற சுவிட்ச்
திட்டத்தின் பெயர்			அலகு	சி-லோட் ஸ்விட்ச்சிங் யூனிட்	எஃப்-காம்பினேஷன் எலக்ட்ரிக்கல் யூனிட்	V- சர்க்யூட் பிரேக்கர் யூனிட்
மதிப்பிடப்பட்ட மின்னழுத்தம்			கேவி	12/24	12/24	12/24
மதிப்பிடப்பட்ட அதிர்வெண்			ஹெர்ட்ஸ்	50	50	50
மதிப்பிடப்பட்ட மின்னோட்டம்			A	630	125	630
மதிப்பிடப்பட்ட பரிமாற்ற மின்னோட்டம்			A		1750
மதிப்பிடப்பட்ட காப்பு நிலை	1 நிமிட பவர் அதிர்வெண் தாங்கும் மின்னழுத்தம் (கட்டம் முதல் தரை)	மாறி மாறி, எதிர்ப்பில்	கே.வி		42/65
		இடைவேளைகளுக்கு இடையில்	கே.வி		48/79
	மின்னல் உந்துவிசை மின்னழுத்தம்	மாறி மாறி, எதிர்ப்பில்	கே.வி		75/125
	மின்னல் உந்துவிசை மின்னழுத்தம்		கே.வி		85/145
மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட்			கே.வி	20	315	20
மதிப்பிடப்பட்ட ஷார்ட்-சர்க்யூட் க்ளோசிங் கரண்ட்			கே.ஏ	50	80	50
மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் க்ளோசிங் கரண்ட் (கிரவுண்டிங் ஸ்விட்ச்)			கே.ஏ	50		50
மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும்		பிரதான சுற்று	kA	20	20	20
மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும்		கிரவுண்டிங் ஸ்விட்ச்	கே.ஏ	20	20	20
மதிப்பிடப்பட்ட குறுகிய கால காலம்		பிரதான சுற்று	S	4		4
மதிப்பிடப்பட்ட குறுகிய கால காலம்		கிரவுண்டிங் ஸ்விட்ச்	S	4	4	4
மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும்		பிரதான சுற்று	கே.ஏ	50		50
மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும்		கிரவுண்டிங் ஸ்விட்ச்	கே.ஏ	50	50	50
உள் வளைவு சோதனை (உள் எரிப்பு வில் சோதனை)			A	630	20kA/0.5s	630
மதிப்பிடப்பட்ட க்ளோஸ்-லூப் பிரேக்கிங் கரண்ட்			A	630	உருகி மூலம் வரையறுக்கப்பட்டுள்ளது	630
மதிப்பிடப்பட்ட செயலில் சுமை முறிக்கும் மின்னோட்டம்			A	10	உருகி மூலம் வரையறுக்கப்பட்டுள்ளது	25
மதிப்பிடப்பட்ட கேபிள் சார்ஜிங் மற்றும் பிரேக்கிங் கரண்ட்			இரண்டாவது	5000	17.4	3000
இயந்திர வாழ்க்கை		சுவிட்சை ஏற்ற/துண்டிக்கவும்	இரண்டாவது	3000	5000	3000
		கிரவுண்டிங் ஸ்விட்ச்	இரண்டாவது		3000	10000
		வெற்றிட சர்க்யூட் பிரேக்கர்	எம்பா
SF6 வாயு அழுத்தம் (20°C இல் முழுமையான அழுத்தம்)					0.035
வருடாந்திர மின்னல் தாக்குதல் விகிதம்					ஆண்டுக்கு ≤0.025%
காற்று அறை மற்றும் உருகி குழாய்க்கான பாதுகாப்பு மதிப்பீடு					IP67
அடைப்பு மற்றும் வீட்டு பாதுகாப்பு மதிப்பீடு					IP4X

தயாரிப்பு அம்சம் மற்றும் பயன்பாடு

கச்சிதமான வெளிப்புற வடிவமைப்பு

முழுமையான சுற்றுச்சூழல் பாதுகாப்பு

மேம்பட்ட எரிவாயு காப்பு தொழில்நுட்பம்

நெகிழ்வான மாடுலர் கட்டமைப்பு

பராமரிப்பு இல்லாத செயல்பாடு

விண்ணப்ப தளங்கள்

◇ சிறிய இரண்டாம் துணை மின்நிலையங்கள்

◇ சிறு தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள்

◇ காற்றாலை மின் நிலையங்கள்

◇ ஹோட்டல்கள், வணிக வளாகங்கள், அலுவலக கட்டிடங்கள், வணிக மையங்கள் போன்றவை.

◇ C- சுமை சுவிட்ச் அலகு

◇ டி-டைரக்ட் கேபிள் இணைப்பு அலகு

◇ கிரவுண்டிங் சுவிட்சுடன் நேரடி கேபிள் இணைப்பு அலகு

◇ F- சுவிட்ச்-ஃப்யூஸ் சேர்க்கை அலகு

◇ V- வெற்றிட சர்க்யூட் பிரேக்கர் அலகு

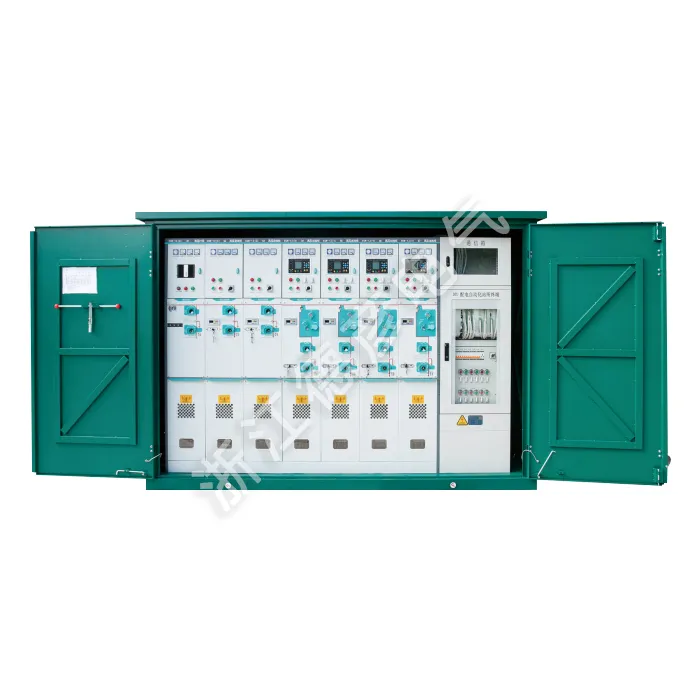

High Voltage Cable Branch Box (Outdoor Switching Station)
