KYN28-12 ஸ்விட்ச்கியர் எவ்வாறு சக்தியைப் பெறுகிறது, விநியோகிக்கிறது, கட்டுப்படுத்துகிறது, பாதுகாக்கிறது மற்றும் கண்காணிக்கிறது

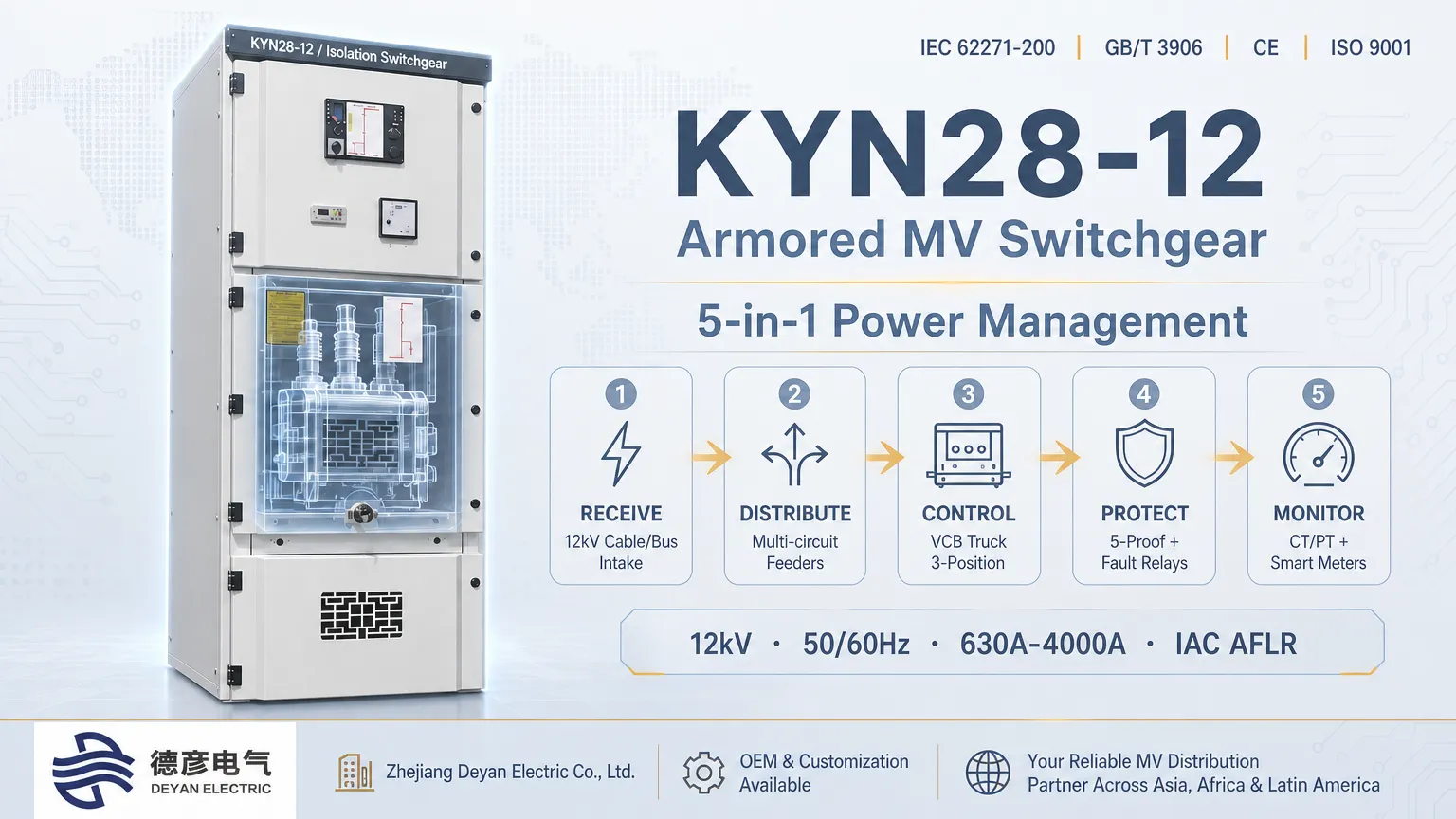

KYN28‑12 மெட்டல்-கிளாட் திரும்பப்பெறக்கூடிய ஏசி மெட்டல்-மூடப்பட்ட சுவிட்ச்கியர் (நடுத்தர மின்னழுத்த கேபினட்) என்பது 12 kV உட்புற மின் விநியோகத்திற்கான முழுமையான-செட் கருவியாகும். IEC 62271-200 மற்றும் GB/T 3906 ஆகியவற்றிற்கு இணங்க உற்பத்தி செய்யப்படுகிறது, இது துணை மின்நிலையங்கள், தொழில்துறை-சுரங்கத் திட்டங்கள், ஒளிமின்னழுத்த மின் நிலையங்கள், நகர்ப்புற மின்-கட்டம் சீரமைப்பு மற்றும் வெளிநாட்டு உள்கட்டமைப்பு ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது. மற்றும் கண்காணிப்பு?

இந்த சுவிட்ச் கியர் உள்வரும் ஊட்ட அலகுகள் வழியாக உயர் மின்னழுத்த சக்தியைப் பெறுகிறது, பஸ்பார் அமைப்புகள் மூலம் ஆற்றலை விநியோகிக்கிறது, வெற்றிட-சுற்று-பிரேக்கர் டிரக்குகள் மூலம் சுற்றுகளை கட்டுப்படுத்துகிறது, நுண்செயலி அடிப்படையிலான ரிலேக்கள் மூலம் பிழை பாதுகாப்பை செயல்படுத்துகிறது மற்றும் CTகள், PTகள் மற்றும் இரண்டாவது கருவிகளைப் பயன்படுத்தி செயல்பாட்டு கண்காணிப்பை நடத்துகிறது. இந்த ஐந்து முக்கிய செயல்பாடுகளை ஒருங்கிணைத்து, இது 10‑12 kV சக்தி-விநியோக அமைப்புகளுக்கு முக்கியமான மையமாக செயல்படுகிறது.Zhejiang Deyan Electric Co., Ltd.Leqing, Wenzhou, Zhejiang இல் அமைந்துள்ளது. இது R&D, உயர் மற்றும் குறைந்த மின்னழுத்த முழுமையான விநியோக உபகரணங்களின் உற்பத்தி மற்றும் ஏற்றுமதியில் நிபுணத்துவம் பெற்றது. இது தரப்படுத்தப்பட்ட மற்றும் தனிப்பயனாக்கப்பட்ட KYN28-12 சுவிட்ச் கியர் விரிவான தீர்வுகளை வழங்க முடியும், ஆசியா, ஆப்பிரிக்கா, லத்தீன் அமெரிக்கா, மத்திய கிழக்கு மற்றும் பிற பிராந்தியங்களில் உள்ள பல வெளிநாட்டு நாடுகளில் திட்ட நிலைமைகளுக்கு ஏற்ற தயாரிப்புகளுடன்.

1. பவர் வரவேற்பு: உயர் மின்னழுத்த விநியோகத்திற்கான நுழைவாயில்

பவர் வரவேற்பு முக்கியமாக உள்வரும்-ஊட்ட அமைச்சரவை மூலம் நிறைவு செய்யப்படுகிறது. அப்ஸ்ட்ரீம் துணை மின் நிலையங்கள் அல்லது மின்மாற்றிகளில் இருந்து 12 kV உயர் மின்னழுத்த மின்சாரம் கேபிள்கள் அல்லது பேருந்து குழாய்கள் வழியாக உள்வரும்-ஊட்ட அமைச்சரவையின் கேபிள் பெட்டியில் செலுத்தப்படுகிறது, பின்னர் பஸ்பார் பெட்டியின் உள்ளே உள்ள முக்கிய பஸ்பார்களுடன் இணைக்கப்படுகிறது.

உலோகப் பகிர்வுப் பிரித்தெடுக்கப்பட்ட கட்டமைப்பை ஏற்றுக்கொண்டால், பஸ்பார் பெட்டி, சர்க்யூட்-பிரேக்கர் பெட்டி, கேபிள் பெட்டி மற்றும் இரண்டாம் நிலை-இன்ஸ்ட்ரூமென்ட் பெட்டி ஆகியவை உலோகத் தடைகளால் பிரிக்கப்படுகின்றன. இது ஆர்க்-ஃபால்ட் அபாயங்களைக் குறைக்கிறது மற்றும் பாதுகாப்பான மற்றும் நிலையான உயர் மின்னழுத்த சக்தி உட்கொள்ளலை உறுதி செய்கிறது. Zhejiang Deyan Electric ஆல் தயாரிக்கப்பட்ட KYN28-12 சுவிட்ச் கியர்கள் 50 ஹெர்ட்ஸ்/60 ஹெர்ட்ஸ் பவர் கிரிட்களுடன் இணக்கமானது மற்றும் பல்வேறு மதிப்பிடப்பட்ட தற்போதைய விவரக்குறிப்புகளை ஆதரிக்கிறது. தென்கிழக்கு ஆசியா, ஆப்ரிக்கா, லத்தீன் அமெரிக்கா மற்றும் பிற கடல்கடந்த நாடுகளில் கட்டம் இயக்க நிலைமைகளுக்கு ஏற்றவாறு உயரமான, உயர்-வெப்பநிலை மற்றும் தூசி நிறைந்த சூழல்களுக்கான தனிப்பயனாக்கம் கிடைக்கிறது.

2. பவர் டிஸ்ட்ரிபியூஷன்: மல்டிபிள் லோட் சர்க்யூட்களுக்கு பவர் டெலிவரி

மின்சாரம் பிரதான பஸ்பார்களை அடைந்த பிறகு, வெளிச்செல்லும்-ஊட்டப் பெட்டிகள், பஸ்-கப்ளர் கேபினெட்டுகள் மற்றும் PT அளவீட்டு பெட்டிகள் மூலம் மின் விநியோகம் உணரப்படுகிறது. விநியோக மின்மாற்றிகள், உயர் மின்னழுத்த மோட்டார்கள், ஒளிமின்னழுத்த கிரிட்-இணைக்கப்பட்ட சாதனங்கள் மற்றும் சுரங்க உபகரணங்கள் போன்ற கீழ்நிலை சுமைகளுக்கு பிரதான பஸ்பார்கள் தனிப்பட்ட வெளிச்செல்லும் சுற்றுகளுக்கு மின்சார ஆற்றலைத் திருப்புகின்றன.

ஒற்றை-பஸ்பார் மற்றும் பிரிவுப்படுத்தப்பட்ட ஒற்றை-பஸ்பார் உள்ளமைவுகள் ஆதரிக்கப்படுகின்றன. தொழில்துறை பூங்காக்கள், சுரங்கங்கள் மற்றும் புதிய ஆற்றல் மின் நிலையங்களுக்கான திறனை விரிவுபடுத்த, பகுத்தறிவு சக்தி ஒதுக்கீடு மற்றும் மேம்படுத்தப்பட்ட மின்சாரம் வழங்கல் நம்பகத்தன்மையை செயல்படுத்த கூடுதல் வெளிச்செல்லும்-ஊட்ட பெட்டிகளை சேர்க்கலாம். Zhejiang Deyan Electric ஆனது வாடிக்கையாளர்களின் ஒற்றை வரி வரைபடங்களுக்கு ஏற்ப முழுமையான-செட் கேபினட் தீர்வு வடிவமைப்பு, அசெம்பிளி மற்றும் ஃபுல்-ஸ்கோப் தொழிற்சாலை சோதனைகளை முடிக்க முடியும், இதனால் வெளிநாட்டு திட்டங்களுக்கு ஆன்-சைட் கமிஷனிங்கின் அழுத்தத்தைக் குறைக்க முடியும்.

3. சர்க்யூட் கண்ட்ரோல்: சர்க்யூட் பிரேக்கர் டிரக் வழியாக சர்க்யூட் மாறுதல்

வெற்றிட-சுற்று-பிரேக்கர் டிரக் KYN28-12 இன் முக்கிய கட்டுப்பாட்டு கூறு ஆகும். இது மூன்று நிலைகளைக் கொண்டுள்ளது:

• சேவை நிலைசாதாரண மின்சாரம் வழங்குவதற்காக முதன்மை சுற்று மூடப்பட்டது;
• சோதனை நிலைஉயர் மின்னழுத்தம் இல்லாமல் பிழைத்திருத்தத்திற்கு இரண்டாம் நிலை கட்டுப்பாட்டு சுற்றுகள் ஆற்றலுடன் இருக்கும் போது முதன்மை சுற்று தனிமைப்படுத்தப்பட்டது;
• நீக்கப்பட்ட நிலை: டிரக் பராமரிப்பு மற்றும் மாற்றுவதற்கு வசதியாக முழுமையான கால்வனிக் தனிமைப்படுத்தலுக்காக முழுமையாக பிரித்தெடுக்கப்பட்டது.

உள்ளூர் கையேடு செயல்பாடு மற்றும் ரிமோட் எலக்ட்ரிக் க்ளோசிங்/ட்ரிப்பிங் ஆகிய இரண்டும் சர்க்யூட் ஸ்விட்ச்சிங் மற்றும் லோட் டிரான்ஸ்ஃபர் ஆகியவற்றுக்கு கிடைக்கின்றன. ஒரு முழுமையான மெக்கானிக்கல் "ஐந்து-தடுப்பு" இன்டர்லாக் சிஸ்டம், பாரத்தின் கீழ் டிரக் செருகுதல்/திரும்புதல் அல்லது நேரடி பெட்டிகளில் கதவைத் திறப்பது போன்ற தவறான செயல்பாடுகளைத் தடுக்கிறது, ஆபரேட்டர் பிழையால் ஏற்படும் பாதுகாப்பு அபாயங்களை நீக்குகிறது. பாதுகாப்பான மற்றும் நம்பகமான ஆன்-சைட் செயல்பாட்டை உறுதி செய்வதற்காக, ஃபேக்டரி டெலிவரிக்கு முன், மெக்கானிக்கல் இன்டர்லாக்ஸின் முழு-உருப்படி சரிபார்ப்பை Deyan Electric நடத்துகிறது.

4. சர்க்யூட் பாதுகாப்பு: ஃபால்ட் சர்க்யூட் தனிமைப்படுத்தலுக்கான மல்டி-லெவல் ஃபால்ட் தணிப்பு

மெக்கானிக்கல் இன்டர்லாக் மற்றும் அறிவார்ந்த கட்டுப்பாட்டு அமைப்புகள், ஷார்ட் சர்க்யூட், ஓவர்லோட், எர்த்-ஃபால்ட் மற்றும் அசாதாரண மின்னழுத்தம் உள்ளிட்ட பொதுவான விநியோகத் தவறுகளைக் கையாள வெற்றிட சர்க்யூட் பிரேக்கர்களுடன் ஒருங்கிணைக்கின்றன:

• உடனடி ஷார்ட் சர்க்யூட் பாதுகாப்பு: குறுகிய சுற்று ஏற்பட்டால் மில்லி விநாடிகளுக்குள் பயணங்கள் தவறான சுற்றுகளைத் தனிமைப்படுத்தவும், தவறு பரவுவதைத் தடுக்கவும்;
• அதிக சுமை பாதுகாப்புகேபிள்கள் மற்றும் உபகரணங்களுக்கு அதிக வெப்பமடைவதைத் தவிர்ப்பதற்காக நீடித்த சுமையின் கீழ் தாமதமான ட்ரிப்பிங்;
• பூமியின் தவறு பாதுகாப்பு: ஒற்றை-கட்ட பூமியின் தவறுகளைக் கண்டறிந்து, கசிவு அபாயங்களுக்கு எதிராக ட்ரிப்பிங் அல்லது அலாரங்களைத் தூண்டுகிறது;
• அதிக மின்னழுத்தம் / குறைந்த மின்னழுத்த பாதுகாப்பு: PTகள் வழியாக பஸ்பார் மின்னழுத்தத்தை கண்காணிக்கிறது மற்றும் மின்னழுத்தம் வரம்புகளை மீறும் போது மின்சாரத்தை துண்டிக்கிறது, கடுமையான மின்னழுத்த ஏற்ற இறக்கத்துடன் வெளிநாட்டு கட்டங்களுக்கு ஏற்றது.

பிரித்தெடுக்கப்பட்ட உலோக-உடை வடிவமைப்பு உள் வளைவுகளை ஒரு பெட்டிக்குள் கட்டுப்படுத்துகிறது, ஒற்றை-புள்ளி பிழைகள் முழு பஸ்பாரிலும் பரவுவதைத் தடுக்கிறது மற்றும் ஆரோக்கியமான சுற்றுகளுக்கு மின்சாரம் வழங்குவதைப் பராமரிக்கிறது. பிரதான உள்நாட்டு மற்றும் சர்வதேச பாதுகாப்பு ரிலேக்கள் வெவ்வேறு நாடுகளின் தொழில்நுட்ப விவரக்குறிப்புகளை பூர்த்தி செய்ய உள்ளமைக்கப்படலாம்.

5. சர்க்யூட் கண்காணிப்பு: அறிவார்ந்த செயல்பாடு மற்றும் பராமரிப்புக்கான நிகழ்நேர தரவு கையகப்படுத்தல்

தற்போதைய மின்மாற்றிகள் (CTகள்), மின்னழுத்த மின்மாற்றிகள் (PTகள்), ஸ்மார்ட் மீட்டர்கள், லைவ்-லைன் குறிகாட்டிகள் மற்றும் பாதுகாப்பு அலகுகள் மூலம் சுற்று கண்காணிப்பு ஒத்துழைப்புடன் செயல்படுத்தப்படுகிறது. CTகள் சுற்று மின்னோட்டத்தை சேகரிக்கும் போது PTகள் பஸ்பார் மின்னழுத்தத்தை பெறுகின்றன. செயல்பாட்டுத் தரவு இரண்டாம் நிலை கருவிகள் மற்றும் பாதுகாப்பு சாதனங்களுக்கு அனுப்பப்படுகிறது. மின்னழுத்தம், மின்னோட்டம், பவர் மற்றும் சர்க்யூட் பிரேக்கர் நிலை உள்ளிட்ட நிகழ்நேர அளவுருக்களை இயக்குபவர்கள் படிக்கலாம்; கணினி தவறு நிகழ்வுகளை பதிவு செய்கிறது மற்றும் எச்சரிக்கை சமிக்ஞைகளை வெளியிடுகிறது. லைவ்-லைன் குறிகாட்டிகள் ஆற்றல்மிக்க உயர் மின்னழுத்த பெட்டிகளின் தெளிவான காட்சி எச்சரிக்கைகளை அளிக்கின்றன. சில உள்ளமைவுகள் தொலைநிலை தரவு அணுகல் மற்றும் நிலையை கண்காணிப்பதற்கான SCADA இணைப்பை ஆதரிக்கின்றன, வெளிநாட்டு திட்டங்களுக்கான ஆன்-சைட் O&M பணிச்சுமையை குறைக்கிறது. Deyan Electric வெளிநாட்டு EPC பொறியாளர்களுக்கான கட்டுமான ஒருங்கிணைப்பை எளிதாக்குவதற்கு துணை ஆவணங்களாக முழுமையான இரண்டாம் நிலை திட்ட வரைபடங்கள் மற்றும் வயரிங் வரைபடங்களை வழங்க முடியும்.

6. வெளிநாட்டு வர்த்தக திட்டங்களுக்கான நன்மைகள்

• சுற்றுச்சூழல் தழுவல்: நிலையான இயக்க வெப்பநிலை வரம்பு: ‑15 ℃ ~ +40 ℃; உயர்-உயர, உயர்-வெப்பநிலை, ஈரப்பதம் மற்றும் தூசி நிறைந்த சூழல்களுக்கான தனிப்பயன் வடிவமைப்புகளை மதிப்பிடப்பட்டது.
• இணக்கம் மற்றும் சான்றிதழ்: IEC 62271 சர்வதேச தரத்தில் தயாரிக்கப்பட்டது. CE, ISO 9001 மற்றும் பிற சான்றிதழ்கள் திட்ட ஏற்பு மற்றும் சுங்க அனுமதிக்கு கிடைக்கின்றன.
• மட்டு கட்டுமானம்CNC ஆல் பதப்படுத்தப்பட்ட கால்வனேற்றப்பட்ட-அலுமினியம் எஃகுத் தாள்களிலிருந்து கேபினட் அசெம்பிள் செய்யப்பட்டது. எளிய நிறுவல்; மாடுலர் டிரக்குகள் உதிரி பாகங்களை மாற்றுவதை எளிதாக்குகிறது மற்றும் பராமரிப்பு செலவுகளை குறைக்கிறது.
• ஒரு நிறுத்த சேவை: தீர்வு வடிவமைப்பு, உற்பத்தி, தொழிற்சாலை சோதனைகள், கடல்-தகுதியான பேக்கேஜிங் மற்றும் தொழில்நுட்ப-ஆவண விநியோகம் ஆகியவற்றை ஸ்கோப் உள்ளடக்கியது. OEM / ODM தனிப்பயனாக்கம் ஆதரிக்கப்படுகிறது. பாதுகாப்பு வகுப்பு, சர்க்யூட் உள்ளமைவு மற்றும் 50 ஹெர்ட்ஸ் / 60 ஹெர்ட்ஸ் அதிர்வெண் ஆகியவை தேவைக்கேற்ப வடிவமைக்கப்படலாம்.

சுருக்கம்

KYN28-12 சுவிட்ச் கியர் உள்வரும் ஊட்ட அலகுகள் வழியாக மின்சார ஆற்றலைப் பெறுகிறது மற்றும் பஸ்பார் அமைப்புகள் மூலம் சக்தியை விநியோகிக்கிறது. வெற்றிட-சுற்று-பிரேக்கர் டிரக்குகள் சுற்றுக் கட்டுப்பாட்டைச் செய்கின்றன; நுண்செயலி அடிப்படையிலான பாதுகாப்பு ரிலேக்கள் தவறு பாதுகாப்பை உணர்கின்றன; CTகள், PTகள் மற்றும் இரண்டாம்நிலை அறிவார்ந்த கூறுகள் சுற்று கண்காணிப்பை செயல்படுத்துகின்றன. இந்த ஐந்து செயல்பாடுகளின் ஒருங்கிணைப்பு 12 kV மின் விநியோக அமைப்புகளின் பாதுகாப்பான மற்றும் நம்பகமான செயல்பாட்டிற்கு உத்தரவாதம் அளிக்கிறது. அசல் உபகரண உற்பத்தியாளர்,Zhejiang Deyan Electric Co., Ltd.KYN28-12 சுவிட்ச் கியருக்கான முழுமையான தனிப்பயனாக்கப்பட்ட மற்றும் விநியோக சேவைகளுடன் வெளிநாட்டு EPCகள் மற்றும் பொறியியல் ஒப்பந்தக்காரர்களை வழங்க முடியும், வெளிநாட்டு நடுத்தர மின்னழுத்த விநியோக திட்டங்களுக்கு நம்பகமான பங்காளியாக சேவை செய்கிறது.
